空压机组数据大屏如何提升设备运维效率

Q: 空压机组数据大屏一定要接入实时数据吗？

如果用于现场运维，建议接入压力、设备状态、告警和运行时长等实时或准实时数据；如果用于方案验证，可先使用历史数据、接口样表或模拟数据确认页面模块。

北京泓珊科技有限公司 | 工业设备运维 / 空压机房可视化 / 数据大屏

摘要：空压机组数据大屏的重点，不是把机房设备画成一张好看的流程图，而是把设备关系、压力状态、告警事件、资产周期和运行趋势放在同一个运维视图中，帮助管理人员更快发现异常、定位问题并形成处置闭环。

对空压机房而言，真正有价值的大屏应当回答三个问题：当前供气是否稳定、哪些设备存在风险、异常发生后是否有人处理。

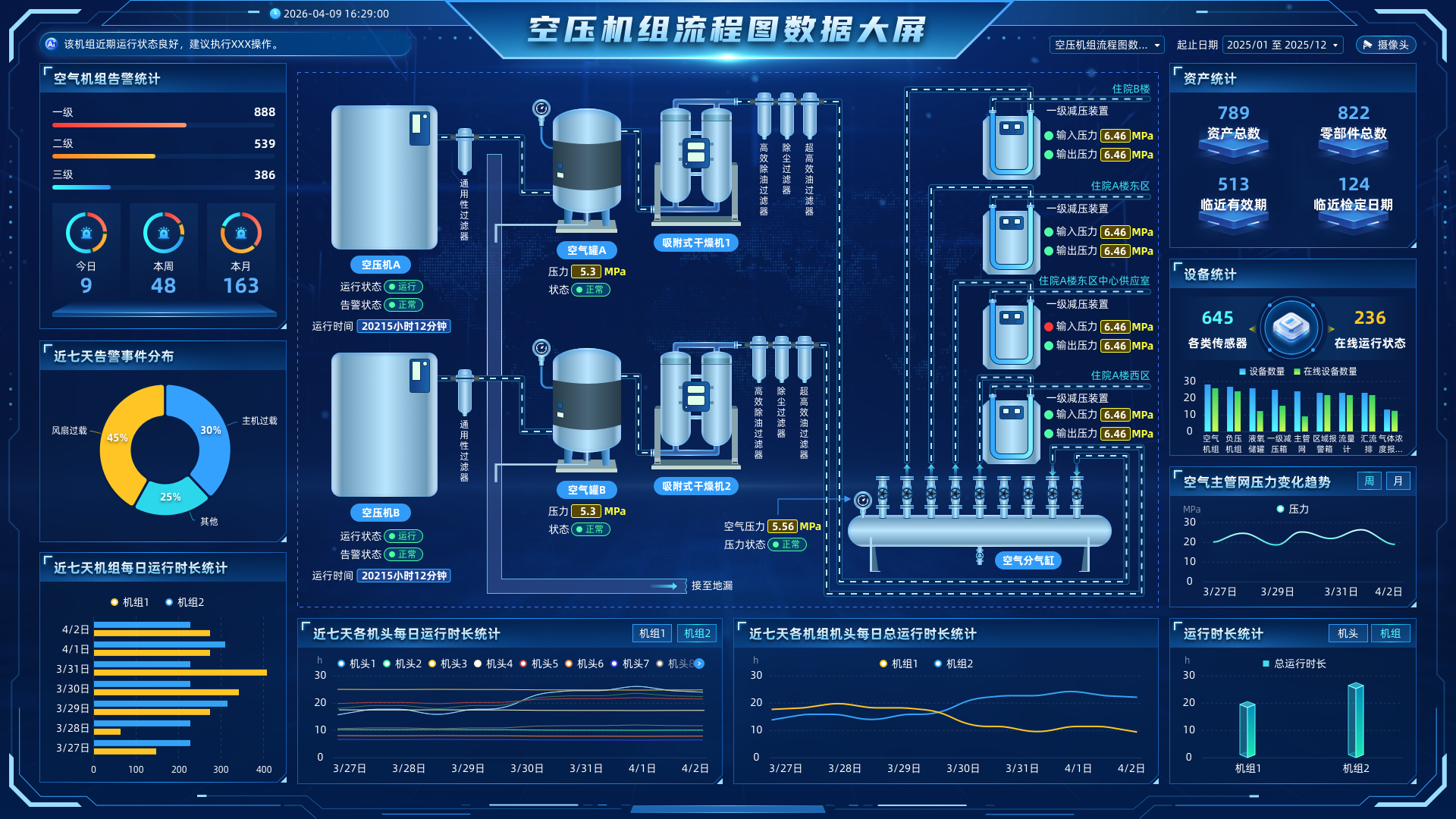

空压机组流程图数据大屏示意图，包含空压机、空气罐、干燥机、过滤器、减压装置、主气管压力、告警统计和运行趋势 — 空压机组流程图数据大屏示意图：中心展示设备流程和管路关系，左右两侧展示告警、资产、设备、压力趋势和运行时长等运维信息。

为什么空压机组需要做成流程图数据大屏

在制造车间、医院后勤、楼宇能源、产业园区和工业厂房中，空压机组通常承担稳定供气任务。过去，空压机房管理更多依赖现场巡检、人工记录和单点设备报警。管理人员需要到现场查看空压机、空气罐、干燥机、过滤器、主气管、分气缸和减压装置等设备状态，问题发现和定位往往存在滞后。

将空压机组做成流程图数据大屏，核心价值在于把“设备连接关系”和“运行数据”放到一起。管理人员不只是看到某个压力值或告警数字，而是能看到气体从产生、储存、净化、干燥到分配的完整路径。当某个节点出现异常时，系统可以帮助运维人员快速判断异常发生在哪个设备段、影响哪些末端区域、是否需要联动处置。

一、中心流程图要表达设备和管路关系

空压机组可视化的中心区域，建议优先展示完整设备流程。常见结构包括空压机、通用性过滤器、空气罐、吸附式干燥机、高效除油过滤器、除尘过滤器、超高效油过滤器、主气管、分气缸和末端减压装置。

流程图并不是装饰，而是运维判断的基础。比如输入压力正常但输出压力异常，可能要进一步排查减压装置、阀门或末端用气负载；空气罐压力稳定但主气管压力波动，可能与管路泄漏、设备启停策略或末端用气变化有关。只有把设备关系画清楚，压力、告警和趋势数据才有明确的业务语境。

二、压力监测是空压机房的核心指标

空压机组数据大屏必须重点展示压力数据，包括空压机压力、空气罐压力、主气管压力、减压装置输入压力和输出压力。压力数据不应只显示实时值，还应结合趋势曲线、阈值范围和状态标识，让运维人员判断压力异常是瞬时波动还是持续偏离。

压力指标	关注重点	运维含义
空压机压力	设备输出压力是否稳定	用于判断空压机运行负载和供气能力。
空气罐压力	储气缓冲是否正常	压力过低可能影响供气稳定，波动过大可能说明负载变化明显。
主气管压力	主管网供气是否稳定	用于判断用气系统整体状态，是运维大屏的重要总览指标。
输入/输出压力	减压装置前后压力差	用于判断减压设备、阀门和末端供气是否存在异常。

三、告警要分级统计，也要能定位到设备

空压机组常见告警包括压力异常、设备离线、风扇过载、主机过载、过滤器状态异常、维保到期、检定到期等。数据大屏中可以按一级、二级、三级告警分级统计，同时展示今日、本周、本月告警数量，以及近七天告警事件分布。

只统计告警数量还不够。告警应当尽量关联到具体设备或管路节点，例如某台空压机、某个干燥机、某一级过滤器或某个减压装置。这样值班人员看到告警后，能从流程图直接定位异常位置，而不是在设备列表里反复查找。

四、运行时长可以帮助判断设备负载是否均衡

对于多台空压机组，运行时长统计非常重要。如果某台机组长期高负荷运行，而另一台设备运行时长明显偏低，可能说明调度策略不合理，或者备用设备没有合理轮换。数据大屏可以按天统计机组、机头或关键设备的运行时长，帮助运维人员判断是否需要调整运行策略。

运行时长还可以和告警、压力波动结合分析。例如某台机组运行时长增加后，过滤器告警增多或主气管压力波动加大，就需要进一步排查设备状态、管路泄漏或末端负载变化。

五、资产和维保周期不能只放在台账里

空压机房不仅有运行数据，也有资产管理数据。空压机、传感器、过滤器、减压装置、阀门等设备需要关注资产数量、零部件数量、在线状态、临近有效期和临近检定日期。将资产信息放到数据大屏中，可以帮助企业从“故障后处理”逐步转向“提前维护”。

例如传感器数量、在线设备数量、临近检定设备数量和临近有效期设备数量，可以作为右侧统计模块展示。这样运维人员在查看运行状态时，也能同步关注设备生命周期和维保计划。

六、趋势曲线用于复盘压力和运行异常

空压机组数据大屏底部通常适合展示趋势分析，包括近七天机头每日运行时长、近七天机组总运行时长、主气管压力变化趋势、总运行时长统计等。趋势模块的价值在于复盘：压力是否逐日下降，某台机组是否运行时间异常，某类告警是否集中在某几天。

对于现场运维来说，趋势图比单点数字更有意义。单点数字只能说明当前状态，趋势曲线可以帮助判断问题是否正在扩大、是否已经恢复、是否需要安排检修。

七、页面布局建议：中间看流程，两侧看状态，底部看趋势

空压机组数据大屏可以采用“中心流程图 + 左右状态面板 + 底部趋势分析”的结构。中心区域用于展示设备流程和管路，左侧展示告警统计和告警事件分布，右侧展示资产统计、设备统计和压力趋势，底部展示运行时长和压力变化。

顶部：页面标题、时间、筛选条件、摄像头或现场视频入口。
左侧：告警级别、今日/本周/本月告警、近七天告警事件分布。
中心：空压机、空气罐、干燥机、过滤器、主气管和减压装置流程图。
右侧：资产总数、零部件总数、传感器数量、在线设备数量、压力趋势。
底部：机组运行时长、机头运行时长、主气管压力变化和设备对比。

八、建设空压机组数据大屏前要准备哪些资料

如果企业准备建设空压机组数据大屏，建议先整理设备清单、工艺流程、管路关系、传感器点位、压力阈值、告警等级、维保周期和历史运行数据。资料越清楚，页面模块、数据接口和告警规则就越容易落地。

准备资料	说明
设备清单	空压机、储气罐、干燥机、过滤器、阀门、传感器等设备名称和编号。
流程或管路图	用于确认设备连接关系、气体流向和关键节点位置。
采集点位	压力、状态、告警、运行时长、在线状态等数据点。
告警规则	告警等级、阈值、处置人、提醒方式和关闭条件。
维保台账	资产有效期、检定日期、滤芯更换周期和设备维护记录。
展示场景	指挥中心大屏、机房看板、网页后台或移动端查看。

常见问题

空压机组数据大屏一定要接入实时数据吗？

如果用于现场运维，建议接入压力、设备状态、告警和运行时长等实时或准实时数据；如果用于方案验证，可先用历史数据、接口样表或模拟数据确认页面模块。

空压机房可视化需要重点看哪些指标？

重点包括主气管压力、空压机运行状态、储气罐压力、干燥机状态、过滤器状态、告警分级、运行时长、资产到期和压力趋势。

流程图大屏和普通数据看板有什么区别？

流程图用于表达设备连接关系和气体流向，普通看板偏指标统计。空压机组运维场景通常需要把流程图、实时状态、告警和趋势结合起来。
