商业建筑 IBMS 数字孪生运维平台：机电、能效、环境与工单统一管理

商业建筑 IBMS 数字孪生运维平台 | 方案案例 / 商业建筑与综合体运维 | 发布日期：2026-07-22 | 更新日期：2026-07-27 | 内容整理：泓珊科技

面向商业建筑和综合体运维场景，方案以楼栋、楼层、空间和设备为统一对象，整合暖通、配电、给排水、电梯、照明、安防、环境、能耗、告警与工单，实现建筑状态定位和运维过程追踪。

内容责任：北京泓珊科技有限公司证据复核：2026-07-27内容责任与勘误

行业场景
商业综合体、写字楼与公共建筑运维
页面类型
PC 运行大屏、机电系统视图、能效环境与工单看板
交付重点
空间设备编码、多系统接入、告警与工单协同
咨询类似项目 查看数字孪生服务

方案案例 · 示例数据

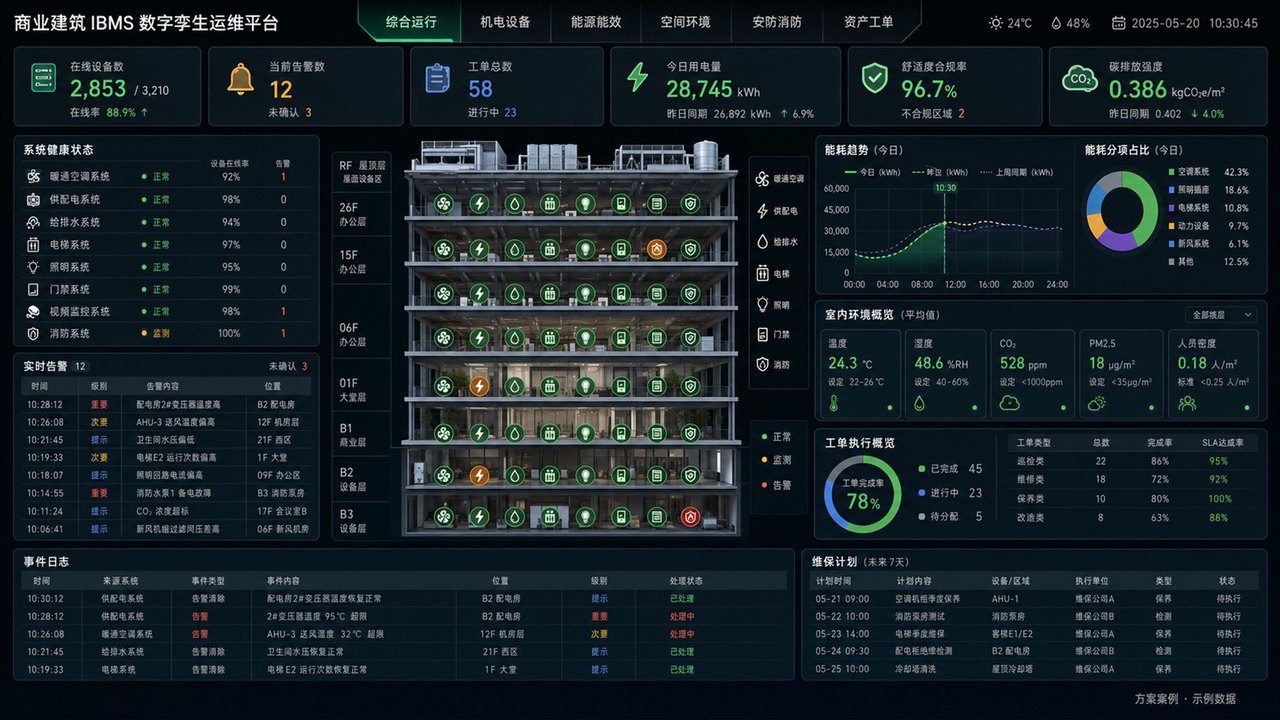

商业建筑 IBMS 数字孪生运维平台综合运行界面，展示建筑剖面、系统健康、实时告警、能耗趋势、环境指标、工单和维保计划
综合运行页以建筑剖面作为空间入口，将暖通、配电、给排水、电梯、照明、安防、环境、能耗、告警和工单组织到同一页面中。
统一对象楼栋、楼层、空间、系统、设备和测点建立关联
系统健康暖通、配电、给排水、电梯、照明和安防统一监视
能效环境分类能耗与温湿度、CO₂、PM2.5 等指标联动分析
运维留痕告警、派单、到场、处理、复核和维保记录可追溯

案例背景

大型商业建筑通常同时运行楼宇自控、能源管理、配电、给排水、电梯、照明、门禁、视频、消防和物业工单等系统。各系统能够完成本专业监控，但设备编码、楼层位置、告警级别和状态口径并不统一。运维人员发现告警后，仍可能需要查图纸、找设备、联系责任班组并手工登记工单。

另一个常见问题是三维模型与业务数据脱节。模型可以展示建筑外观，却不能准确定位设备、查看测点、关联维修记录。能耗数据也容易停留在总表层面，难以按楼层、空间和专业系统解释异常。系统数量越多，如果缺少统一对象和事件中心，越容易形成告警重复、责任不清和数据无法复用。

本方案以“空间—系统—设备—测点—事件—工单”为主线，数字孪生或建筑剖面作为对象入口，不代替专业系统；设备编码、数据状态和处置流程共同决定平台是否能够用于日常运维。

四项核心功能

页面图集

以下两张界面分别对应建筑综合运行和机电设备专题。点击图片可在新窗口查看 1672 × 941 高清版本。

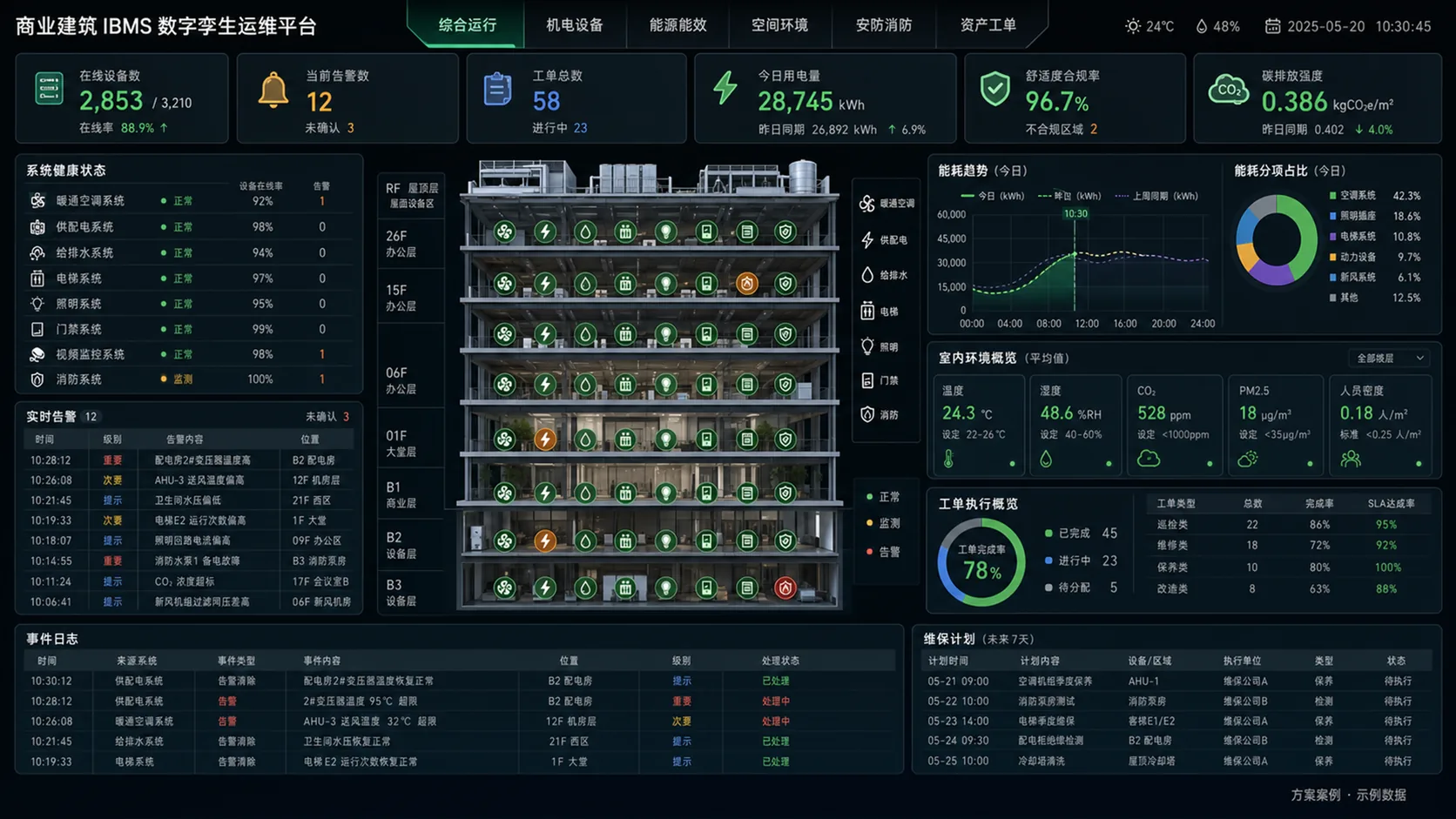

商业建筑 IBMS 综合运行界面，展示楼层设备、系统健康、能耗环境、实时告警、工单和维保计划
综合运行：以建筑剖面和楼层设备状态为中心，左右呈现系统健康、告警、能耗、环境和工单，底部保留事件日志与维保计划。

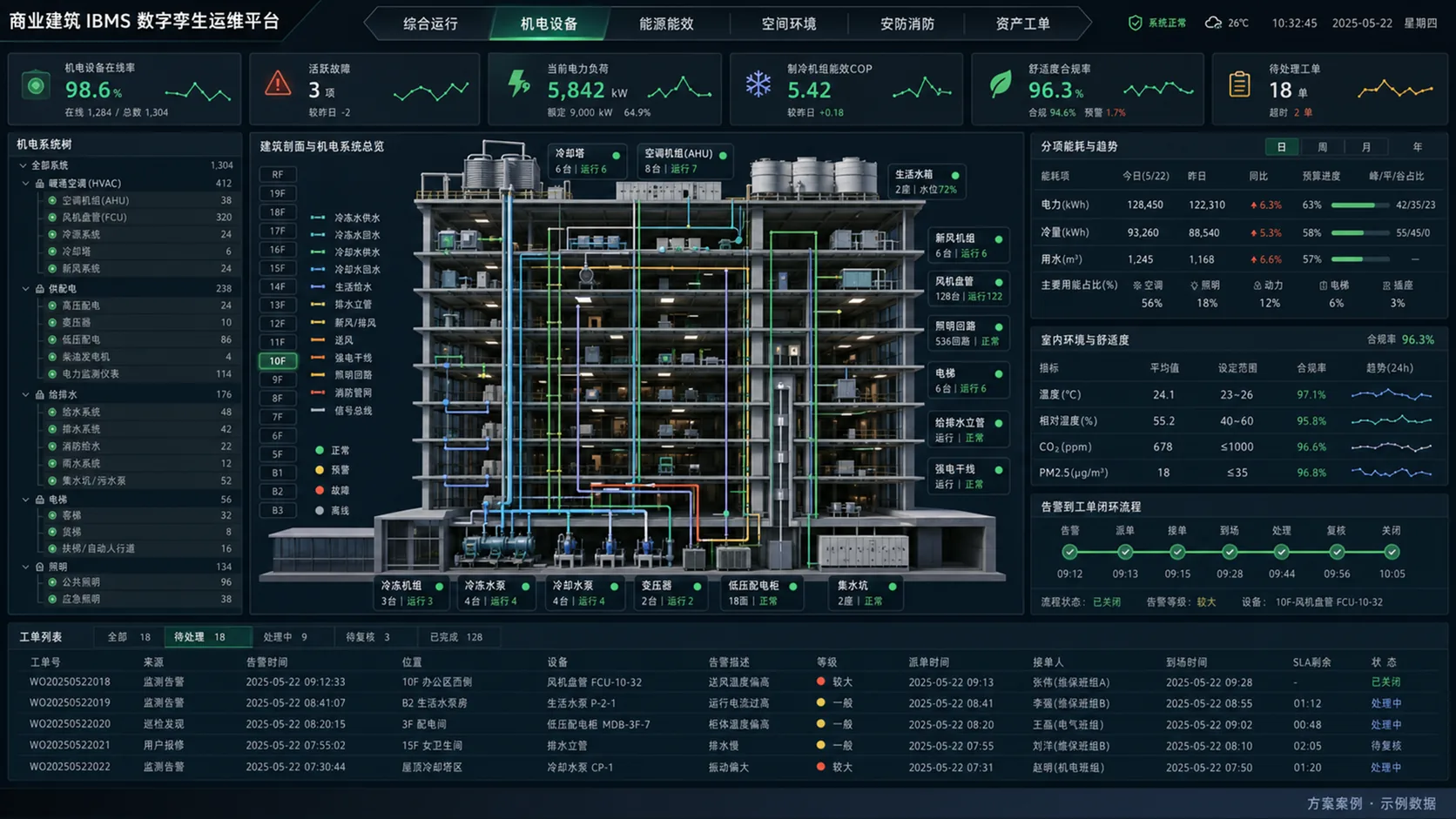

商业建筑 IBMS 机电设备界面，展示专业系统树、建筑管线、设备状态、分项能耗、环境指标和告警工单流程
机电设备：通过系统树筛选设备，在建筑剖面中展示冷冻水、冷却水、补水、配电等关系，并关联分项能耗、环境状态和告警工单。

数据与功能模块

模块常见数据来源页面用途
空间与设备台账楼宇图纸、BIM 模型、设备档案、维保资料建立楼栋、楼层、房间、机房、系统、设备和责任班组关系。
楼宇自控与机电BAS、设备控制器、暖通配电给排水测点查看设备运行、预警、故障、离线、趋势和专业系统关系。
能源能效电表、水表、冷量计、能源管理系统按建筑、楼层、空间和系统分析电、水、冷量、费用与基准。
空间环境温湿度、CO₂、PM2.5 和人员密度测点展示测点位置、更新时间、设定范围和舒适度状态。
安防消防门禁、视频、消防和重点区域事件按原系统权限汇总安全状态、事件对象和影响区域。
告警与工单多系统告警、物业工单、巡检维保和备件记录管理分级、归并、派单、到场、处理、复核、关闭和归档。

实施过程与确认节点

页面证据与验收边界

页面证据截图可核验内容仍需项目记录确认
综合运行空间、系统健康、告警、能耗、环境、工单和维保模块的页面组织设备在线率、数据实时性、测点覆盖和系统关联完整率
机电设备专业系统树、楼层剖面、管线颜色、设备状态和详情入口设备编码真实性、管线关系、测点精度和控制联动
能源与环境分项能耗、趋势、舒适度指标、设定范围和测点位置计量边界、基线、统计口径、传感器校准和节能结果
告警与工单告警分级、责任班组、派单、到场、处理、复核和关闭字段规则来源、通知时延、真实执行、SLA 和归档完整性
数字孪生模型建筑楼层、重点设备、机房和专业系统的空间表达方式模型精度、对象绑定、版本维护和现场位置一致性

案例截图用于说明页面信息架构、视觉表达和业务入口设计，不能单独证明设备实时在线、控制指令生效、工单处理与复核已真实完成、节能比例或最终验收。实际结果需要结合接口测试、测点记录、模型核对、操作日志、工单回放和双方确认材料。

适用场景

常见问题

IBMS、BAS 和 BIM 分别承担什么角色？

BAS 主要负责暖通、给排水、照明等设备监控与控制；IBMS 侧重跨专业系统集成、统一展示和事件协同；BIM 或数字孪生模型用于表达空间、构件与设备位置。三者可以关联，但不能互相替代。

建设 IBMS 是否必须先完成整栋楼高精 BIM 模型？

不需要。若主要目标是值班监控和设备运维，应先保证楼层、机房、重点管线、关键设备和编码关系准确。高精模型会增加制作与维护成本，只有在确有空间定位、检修或展示需求时再逐步深化。

告警自动转工单需要哪些基础条件？

需要统一设备编码、明确告警级别和责任班组，并配置派单、接单、到场、处理、复核和关闭规则。还应处理重复告警、通信中断和恢复事件，避免同一故障生成大量无效工单。

平台上线后能否直接承诺节能比例？

不能。节能效果受建筑负荷、天气、营业时间、设备改造和控制策略影响。平台可以提供计量、分析和优化依据，但实际节能量需要建立基线并采用双方确认的测量与验证方法核算。

信息保护与案例说明

本页按“方案案例”口径展示，不对应具体楼宇、业主、物业公司或真实项目。图片中的设备数量、能耗、环境指标、告警、工单、碳排放和维保记录均为示例数据，不代表真实项目运行状态、节能成果、项目上线状态或验收结论。

相关方案：智慧楼宇数字孪生平台、智慧园区数字孪生平台、智慧园区运营驾驶舱。相关解读：IBMS 智慧楼宇运维大屏要展示哪些内容、北京能源管理大屏指标规划。相关服务：数字孪生可视化开发、软件系统定制开发。

案例证据登记与公开边界

本页能够核验 IBMS 数字孪生的页面范围、空间设备关系和验收思路，不能单凭界面证明楼宇系统已经接入、远程控制生效、工单闭环或产生节能效果。

登记项本页可核验内容仍需项目材料确认
内容属性方案案例、示例数据与综合运行、机电运维页面图。客户授权、项目身份与截图来源登记。
项目背景正文描述 BAS、能源、配电、给排水、电梯、安防和工单多系统并存。真实建筑现状、物业流程与专业责任人确认。
建设范围覆盖楼栋、楼层、空间、系统、设备、测点、事件和工单。正式需求、设备台账、模型深度与变更记录。
数据与架构页面说明空间—系统—设备—测点—事件—工单主线。实际网络区划、接口流向、读写边界和部署拓扑。
核心功能截图可核对综合运行、机电、能效环境、告警和工单布局。点位在线、状态口径、控制授权和工单处理实测。
交付内容正文给出编码、模型、接口、权限、工单和联调节点。实际模型清单、接口文档、部署、培训和交接资料。
验收方式可按设备状态、能耗、告警、工单和空间定位场景回放。真实点表、日志、能耗复算、问题闭环和验收签认。
公开边界楼宇、设备、能耗、环境、告警和工单均为示例信息。不得外推为特定楼宇投运、节能结果或物业成效。
