Solution Case

智慧工地 BIM 建造管理平台：进度、安全与质量协同

智慧工地 BIM 建造管理平台 | 方案案例 / 智慧工地 | 发布日期：2026-07-22 | 更新日期：2026-07-22

该方案以 4D BIM 模型为主要视觉中心，整合计划进度、现场人员、机械设备、安全隐患、质量验收与环境监测，形成从项目总览到楼栋、楼层、构件和任务节点的协同管理视图。

行业场景: 建设项目、施工现场与多专业协同管理
页面类型: 项目总览、4D BIM 专题与业务闭环页面
交付重点: 模型任务关联、进度偏差、安全质量和现场状态

咨询类似项目查看数字孪生服务

智慧工地 BIM 建造管理平台项目总览，展示施工模型、计划与实际进度、在场人员、机械设备、安全隐患、质量和环境状态 — 项目总览以施工 BIM 模型为中心，左右呈现里程碑、人员、机械和安全信息，底部补充质量、进度趋势、环境监测和工地事件。

模型任务楼栋、楼层、构件与 WBS 任务统一映射

进度研判计划、实际、里程碑和延期影响同步查看

安全质量风险位置、整改记录、现场证据和复核结果闭环

现场协同人员、机械、环境和事件状态集中呈现

案例背景

施工项目的计划、模型、人员、机械、安全检查和质量资料通常由不同岗位分别维护。计划完成比例与现场实际状态不能及时对应时，管理人员难以判断延期来自哪个楼栋、工序或责任任务，也难以在例会中快速核对模型状态和计划数据。

塔吊、升降机等设备状态与危险区域缺少统一表达，会增加现场协同成本。质量验收、隐患整改和影像资料分散后，问题闭环和后续追溯容易依赖人工整理。该方案把模型对象、WBS 任务、责任岗位和检查记录建立可查询关系，使模型服务于进度、安全与质量管理。

核心功能

项目总览：展示计划进度、实际进度、偏差、在场人员、机械使用和未闭环隐患。
BIM 进度：按楼栋、楼层和施工阶段着色，关联 WBS 任务、里程碑、计划完成时间与实际状态。
安全管理：呈现危险区域、高风险隐患、整改责任人、截止时间和闭环状态。
质量追溯：管理验收批次、缺陷类型、整改记录、现场照片和复核结果。
人员与机械：统计工种、进出场、塔吊与升降机状态、利用率、停机和维护信息。
绿色施工：展示扬尘、噪声、温湿度、用水用电与环境事件，为现场管理提供辅助参考。

页面图集

以下两张界面覆盖项目总览和 BIM 进度安全两个关键业务页。点击图片可在新窗口查看 1672 × 941 高清版本。

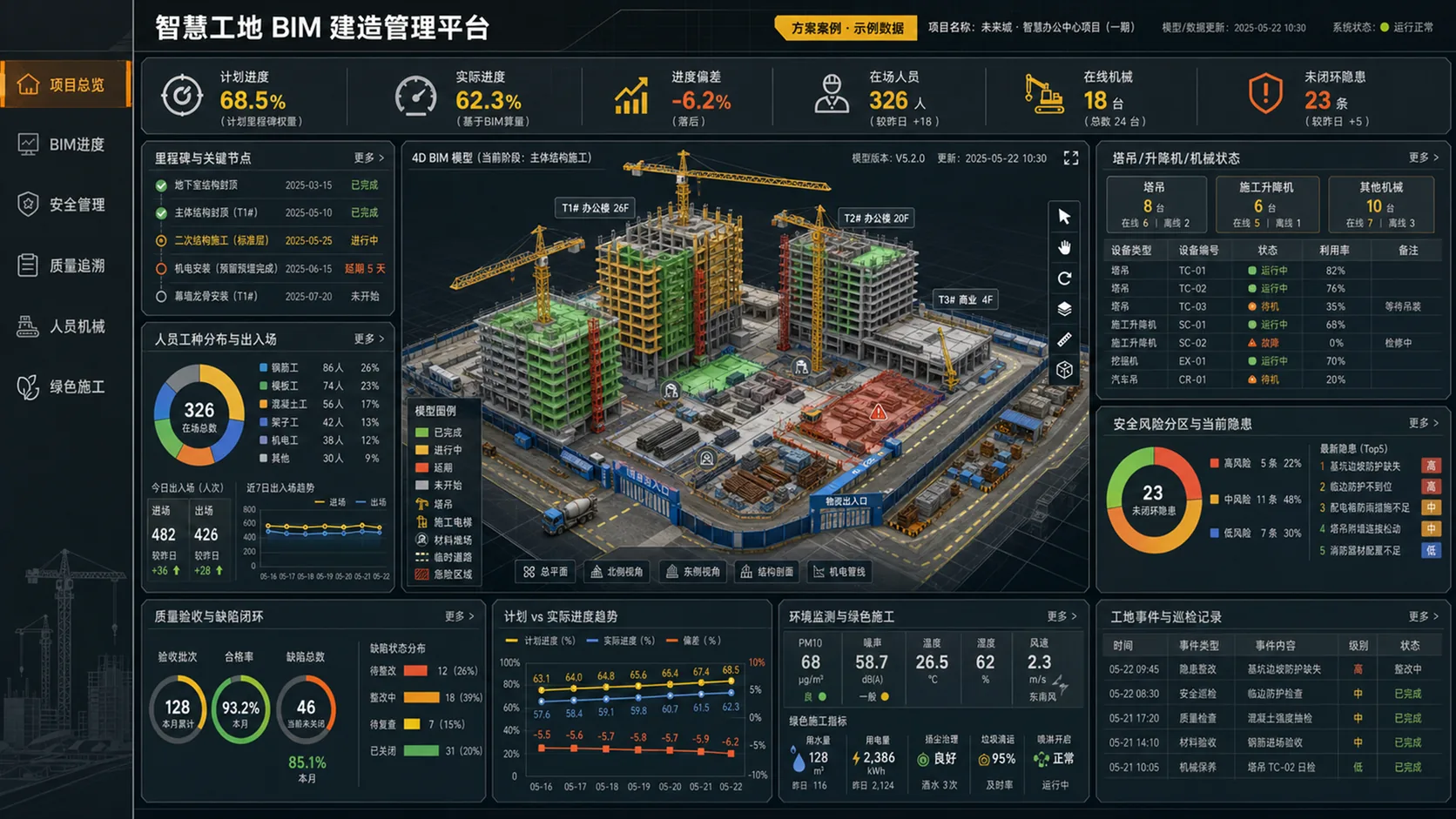

智慧工地项目总览页面，展示 BIM 模型、计划与实际进度、人员机械、安全质量和环境状态 — **项目总览：**从项目级汇总计划、实际、人员、机械、隐患、质量和环境状态，并通过 BIM 模型定位楼栋与风险区域。

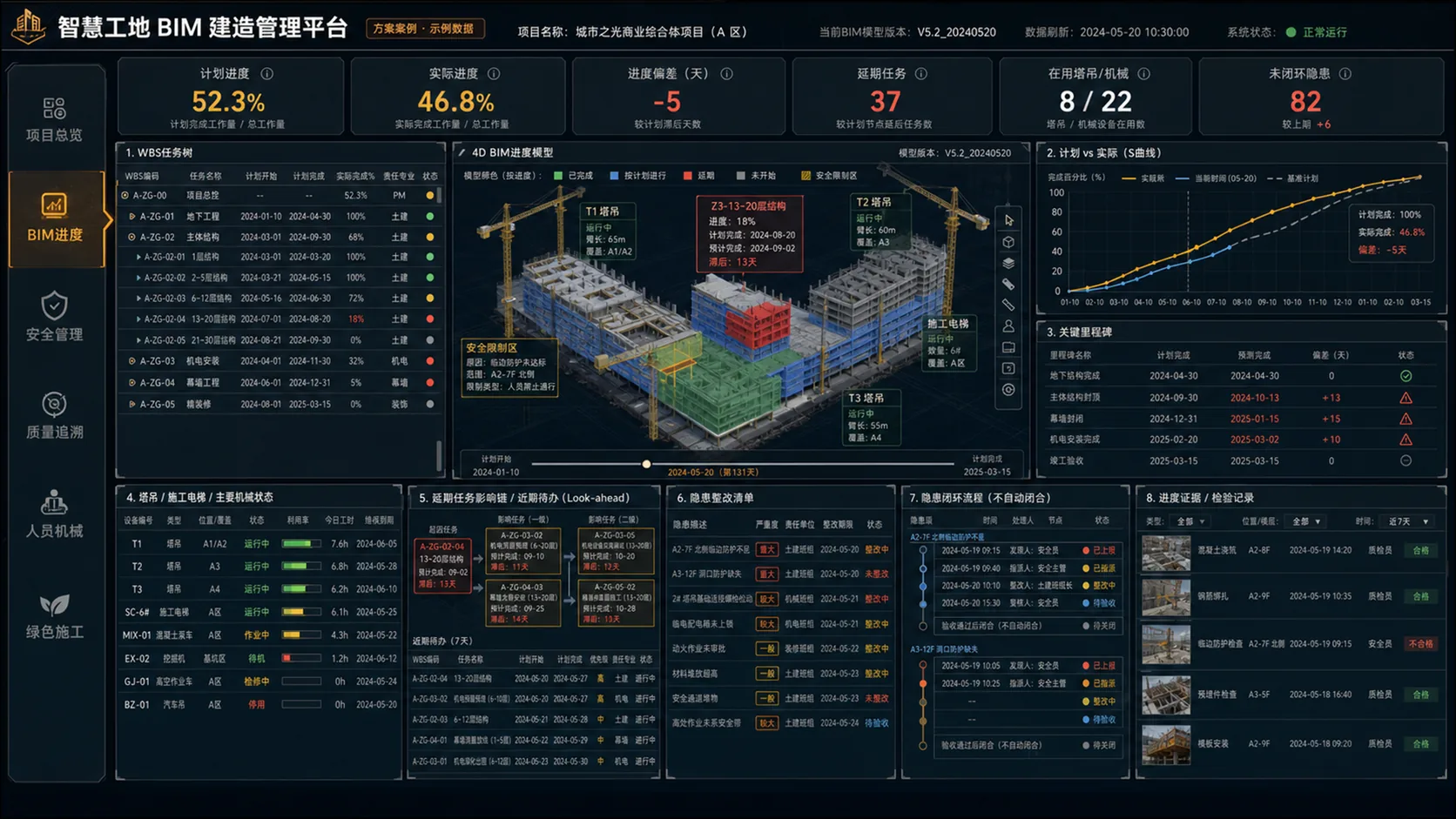

智慧工地 BIM 进度与安全页面，展示 WBS 任务、4D 模型、计划实际曲线、延期任务、隐患闭环和检查证据 — **BIM 进度与安全：**将 WBS 任务、4D 模型、计划实际曲线、关键里程碑、机械状态、隐患闭环和现场检查证据集中呈现。

数据与功能模块

模块	常见数据来源	页面用途
BIM 与 WBS	BIM 模型、构件编码、楼栋楼层和项目计划	建立模型对象、施工阶段和 WBS 任务之间的映射。
计划与进度	基准计划、实际完成、里程碑和现场确认记录	查看计划实际偏差、延期任务和近期影响链。
人员与机械	人员实名制、门禁、塔吊、升降机和设备台账	统计工种、进出场、设备在线、利用率、停机与维护。
安全隐患	巡检、风险区域、整改任务、现场照片和复核记录	跟踪发现、分派、整改、复核和关闭。
质量追溯	验收批次、缺陷记录、构件位置、附件和复核结果	按楼层、构件和批次查询质量问题与整改证据。
绿色施工	扬尘、噪声、温湿度、用水用电和环境事件	辅助查看现场环境状态、趋势和异常。

实施过程与确认节点

对象与编码：统一项目、楼栋、楼层、构件、WBS 任务、人员、机械、隐患和质量记录编码。
模型与版本：确认 BIM 模型深度、专业拆分、更新频率和版本责任，保留模型变更记录。
计划与口径：明确基准计划、实际完成、进度比例、里程碑、延期天数和现场确认方式。
流程与权限：梳理工程、安全、质量、劳务和设备岗位的发起、分派、整改、复核与关闭权限。
接口与联调：按项目计划、人员实名制、机械监测、巡检、质量和环境系统分别核对数据与异常状态。
验收与回放：选择计划调整、延期任务、安全隐患和质量整改等代表性流程，回放模型定位和闭环记录。

页面证据与验收边界

页面证据	截图可核验内容	仍需项目记录确认
项目总览	计划实际、人员机械、隐患、质量、环境和 BIM 模型的页面层级	数据实时性、统计口径、岗位权限和现场一致性
BIM 进度	模型着色、WBS 任务、里程碑、计划曲线和延期信息结构	模型构件映射、版本同步、进度确认和偏差计算结果
安全闭环	风险位置、等级、责任、期限、状态和现场证据字段	隐患真实性、通知时延、整改执行和复核关闭记录
质量追溯	验收批次、缺陷、构件位置、照片与复核结果的表达方式	验收标准、责任签认、档案完整性和现场复核结果
人员机械	工种、进出场、机械状态、利用率和维护字段	设备接口、人员数据授权、采集准确度和异常处理

案例截图用于说明页面信息架构、模型表达和业务入口设计，不能单独证明现场进度、隐患整改、质量验收、设备运行或最终交付结果。实际结果需要结合模型版本、接口测试、现场记录、审批签认、日志和双方确认材料。

适用场景

房建项目
产业园建设
公共建筑施工
多楼栋项目
施工进度管理
安全隐患闭环
质量追溯
绿色施工管理

常见问题

BIM 模型如何与施工计划关联？

通常需要建立模型构件、楼栋楼层、专业分类与 WBS 任务之间的映射，并统一编码和版本规则。模型更新、计划调整和现场确认都应保留时间与责任记录，避免只做一次性模型展示。

所有工地都需要一次建设完整功能吗？

不需要。可以先围绕进度、安全或质量中的一个核心任务建立闭环，再逐步接入人员、机械、环境和经营数据。模块范围应结合项目规模、现场流程、设备条件和管理目标确定。

智慧工地平台可以支持移动巡检吗？

可以规划移动端或企业应用入口，用于扫码定位构件、拍照、提交隐患、分派整改和复核关闭。移动端字段应与大屏和后台共用同一任务编号，避免形成新的信息孤岛。

视频 AI 可以直接代替安全员判断吗？

不建议。视频识别可作为风险提示和线索来源，但识别范围受摄像机角度、画质、光照、模型能力和阈值影响。正式处置仍应由授权人员确认，并遵守现场数据和人员信息管理要求。

信息保护与案例说明

本页按“方案案例 / 示例项目”口径展示。图片中的项目名称、楼栋、人员、设备、进度比例、隐患、质量验收和环境记录用于说明界面结构，不对应真实建设单位、施工单位或工程项目，也不代表已完成部署或取得实际管理成效。
