隧道结构健康巡检平台真实案例：病害复核、监测预警与处置闭环

该平台将三维巡检视图、病害识别、监测点预警、现场视频、数字人讲解和工单处置流程整合到同一套系统中，帮助管理人员快速判断风险位置、处理进度和复核状态。

行业场景: 隧道结构健康监测、病害巡检、养护处置
页面类型: PC 指挥大屏、监测详情页、处置工单页
交付重点: 三维视图、视频联动、预警研判、处置复核

隧道结构健康巡检平台总览界面，包含三维模型、病害标注、监测点、实时视频和数据指标 — 总览界面将隧道结构模型、病害点位、传感器状态、实时视频、病害列表和监测数据集中展示，适合巡检中心、运维指挥室和项目汇报场景。

巡检总览里程、病害、监测点、视频和处置步骤统一呈现

病害处置裂缝、渗水、剥落、变形等问题进入工单流转

监测预警CO、沉降、湿度、位移等异常指标可按规则提示

详情追踪传感器详情、历史记录、联动视频和趋势分析可下钻

案例背景

隧道巡检项目通常同时涉及结构病害、环境监测、视频巡查、传感器采集、维修工单和复核归档。传统方式容易出现点位不直观、病害状态分散、处置进度难追踪、汇报截图不统一等问题。该案例通过可视化平台把“发现、确认、派单、维修、复核、归档”串成一条清晰流程。

核心页面

三维巡检总览：按隧道里程、病害点位、监测点和实时指标查看整体健康状态。
病害处置跟踪：围绕病害类型、风险等级、责任班组、计划完成时间和处置进度组织工单。
监测预警研判：展示 CO 超限、烟感触发、沉降异常、位移异常、湿度异常等规则和状态。
监测点详情：下钻查看传感器基础信息、实时采集值、阈值规则、历史预警和视频联动。
复核详情页：对渗水、裂缝、剥落等病害展示现场照片、处理记录、复核要求和结果统计。

实施过程与确认节点

对象与编码：统一隧道、区段、里程、病害、传感器、摄像机和工单编码，保证页面下钻时能回到同一对象。
规则与流程：确认病害分类、风险等级、传感器阈值、人工复核、派单、维修、复核和归档的责任节点。
页面原型：先用总览串起空间、病害、监测、视频和处置，再分别细化预警研判、监测点详情和病害详情。
接口联调：按病害、传感器、视频和工单四类数据源核对字段、鉴权、刷新、异常和历史记录。
验收回放：选取代表性点位和工单，从发现、确认、派单、处理到复核完整走一遍，并保留截图、日志和问题处理记录。

功能展示与验收要求

功能模块	界面展示内容	仍需现场记录
巡检总览	三维空间、病害、监测点、视频、列表和趋势的同屏组织	里程精度、点位完整率和实时刷新
处置工单	工单编号、病害、等级、责任班组和流程节点	通知、时限、权限和真实流转结果
预警研判	多类监测指标、异常点位和规则入口	阈值来源、误报处理和告警到达时间
监测点详情	位置、实时值、阈值、历史、信号、电量和上报状态	设备协议、采集周期、断线恢复和校准记录
病害详情	现场照片、处理记录、复核要求和历史关联	识别来源、人工复核、维修证据和归档签认

这些截图可证明平台已经形成页面结构、字段和业务入口，但不能单独证明传感器实时在线、识别准确率、处置时效或客户最终验收。实际结果应由接口测试、设备记录、工单回放和双方验收材料共同确认。

页面图集

下图展示平台总览、处置工单、监测预警、监测点详情和病害复核等核心页面。

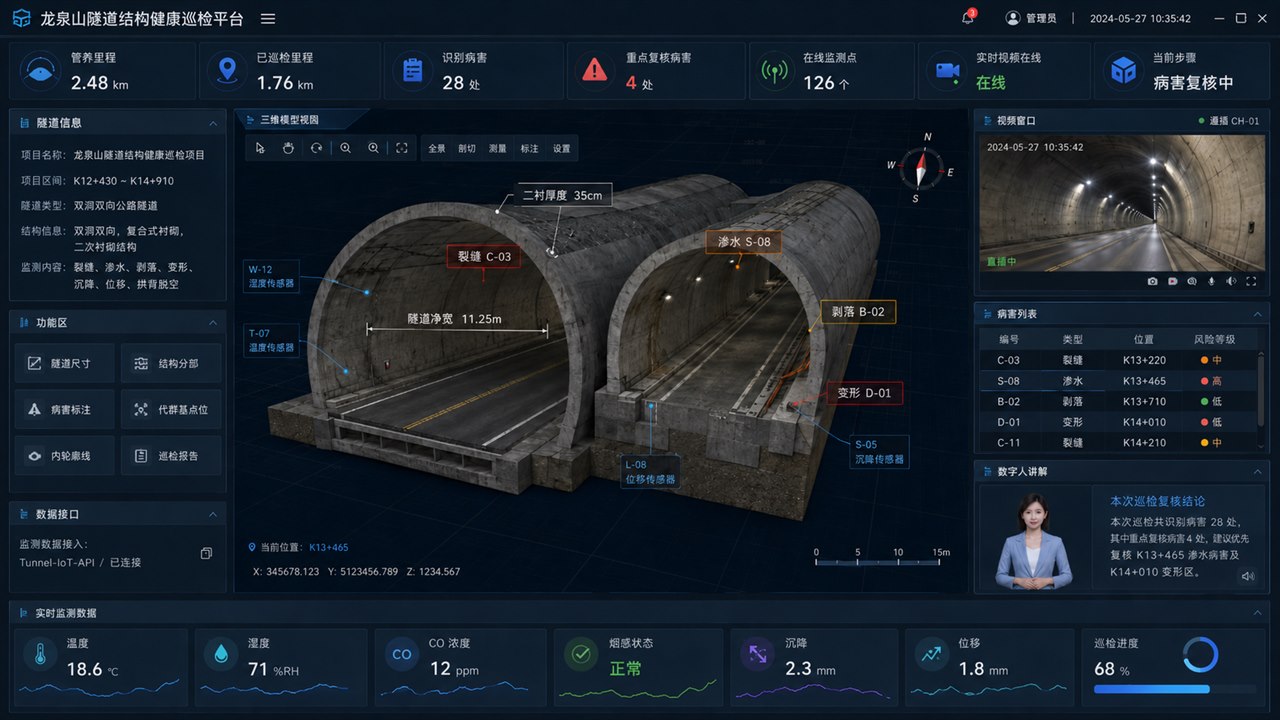

隧道结构健康巡检平台总览界面 — 巡检总览：集中展示管养里程、已巡检里程、病害数量、在线监测点、实时视频、病害列表和底部监测趋势。

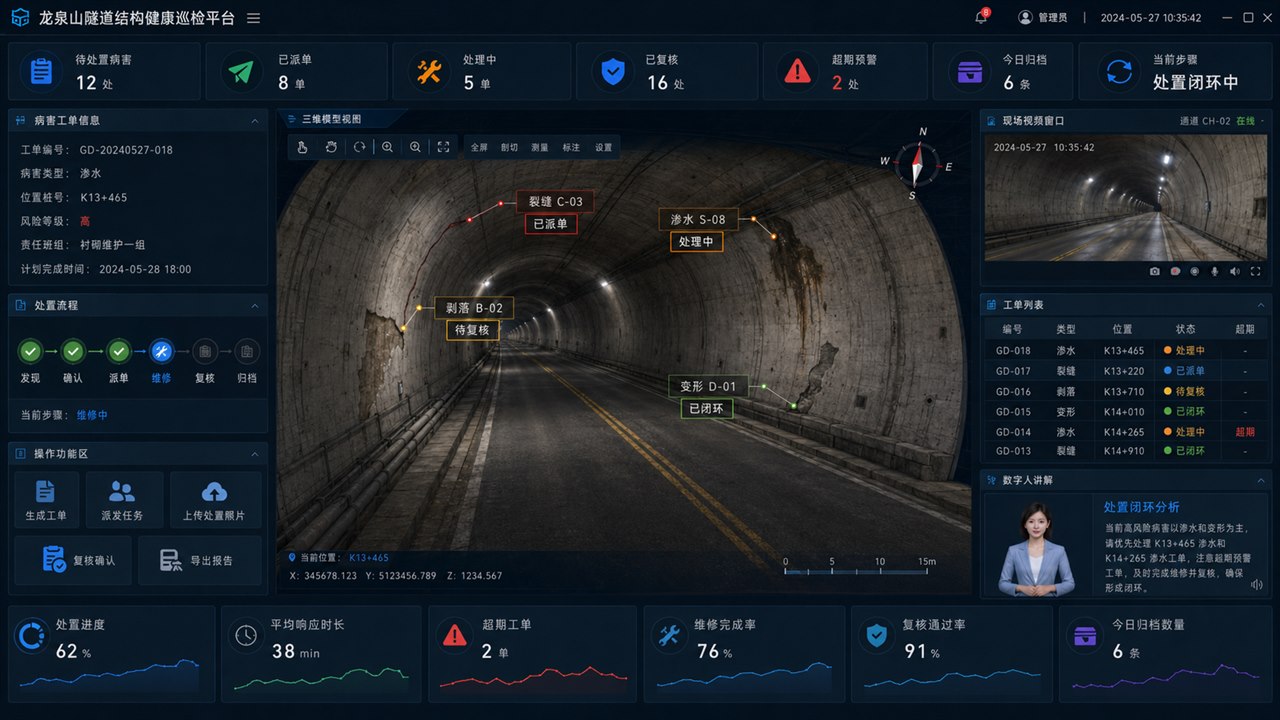

隧道病害处置工单跟踪界面 — 处置与复核：按工单编号、病害类型、风险等级、责任班组和处理流程跟踪维修进度。

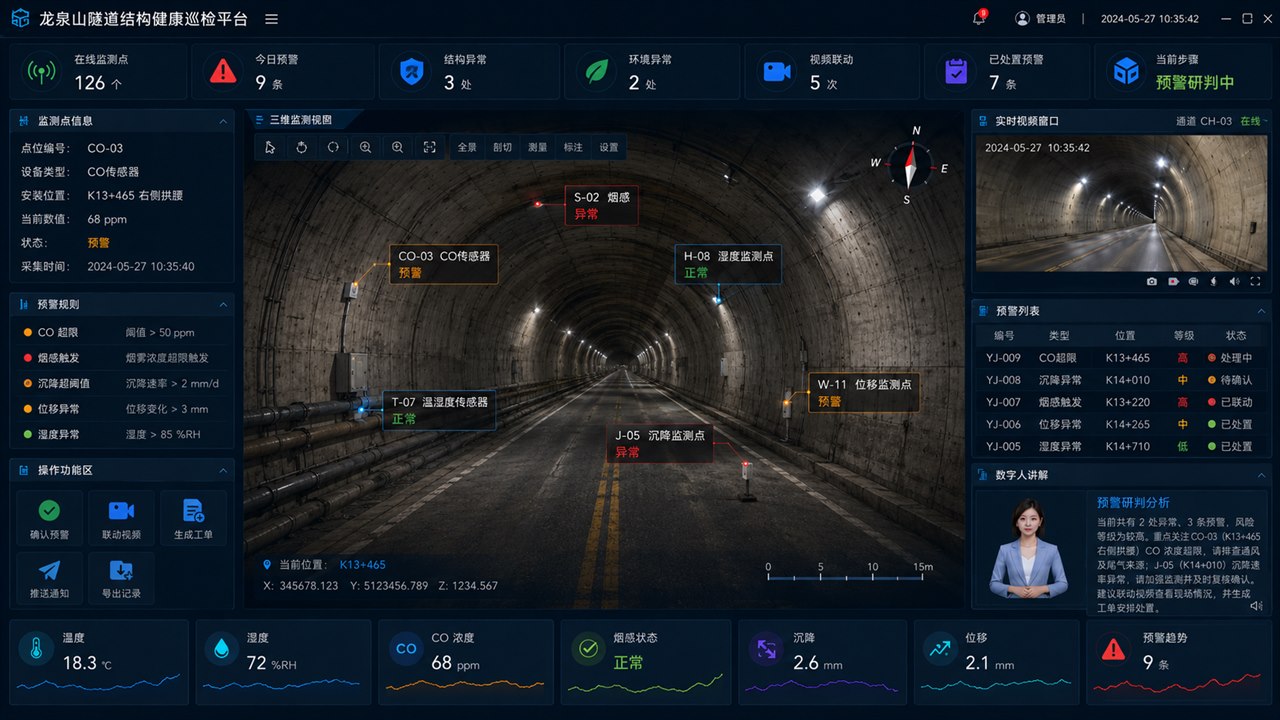

隧道监测预警研判界面 — 预警研判：将 CO、烟感、沉降、位移、湿度等异常点位和规则统一呈现在三维监测视图中。

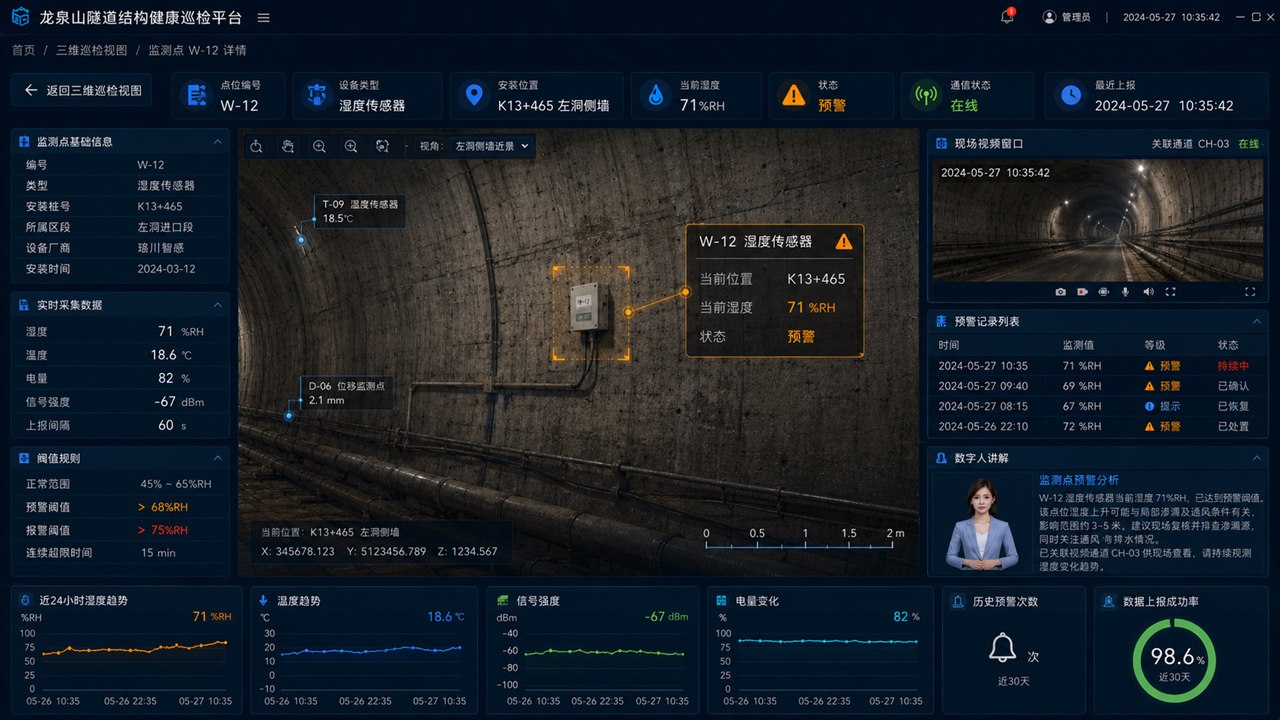

隧道湿度传感器监测点详情界面 — 监测点详情：展示传感器位置、当前数值、阈值规则、历史记录、信号强度、电量和数据上报状态。

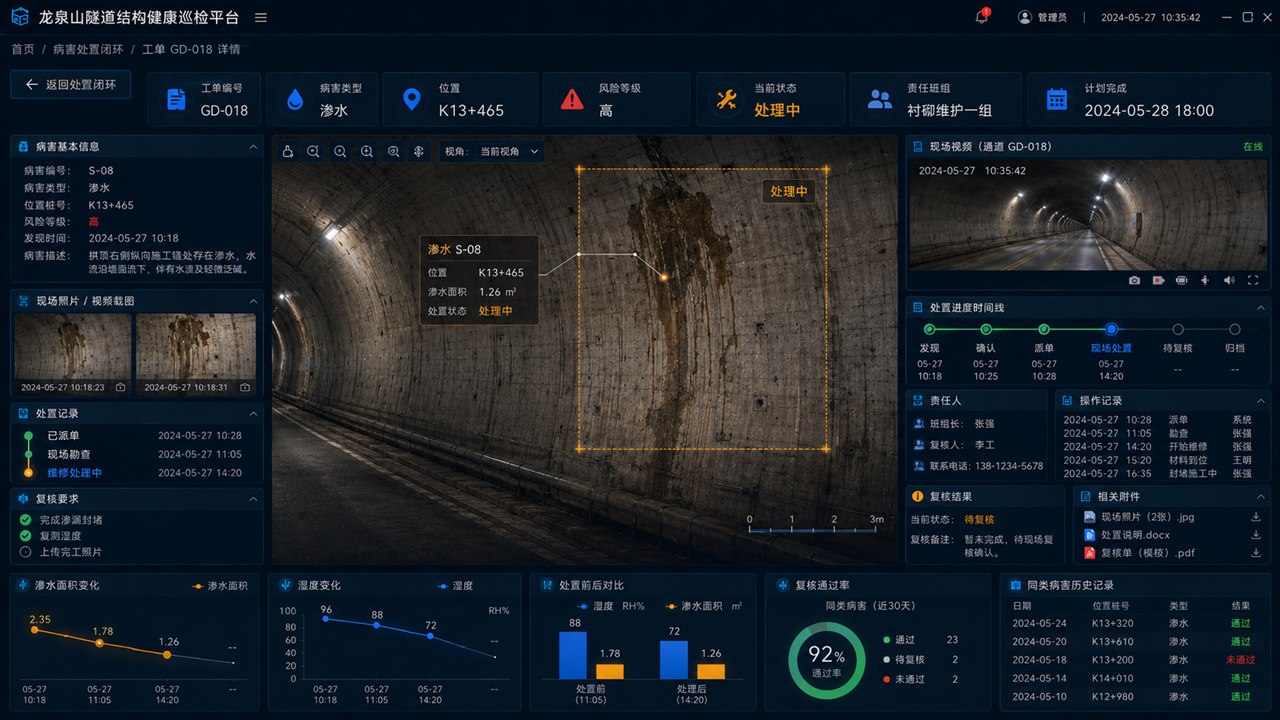

隧道渗水病害详情与复核界面 — 病害详情：围绕渗水面积、现场照片、处理记录、复核要求和同类病害历史记录形成复核依据。

数据与功能模块

模块	常见数据来源	页面用途
结构病害	巡检记录、AI 识别结果、人工复核、历史病害库	展示裂缝、渗水、剥落、变形等病害位置、等级和处置状态。
监测点位	温湿度、CO、烟感、沉降、位移等传感器	呈现在线状态、采集值、阈值规则、预警记录和趋势曲线。
现场视频	隧道摄像头、视频平台、通道编号	与病害点位、预警点位和工单位置联动，辅助现场核验。
工单流程	维修系统、处置记录、责任班组、复核单据	跟踪发现、确认、派单、维修、复核、归档等流转节点。
统计指标	数据库、接口、定时任务、报表数据	生成巡检进度、处置进度、超期工单、复核通过率和预警趋势。

适用场景

公路隧道巡检
城市隧道运维
结构健康监测
病害识别复核
传感器预警联动
养护工单跟踪
指挥中心大屏
项目汇报展示

可选交付范围

界面设计：根据业务流程梳理首页、处置页、预警页、详情页和统计页的信息层级。
前端开发：支持大屏展示、PC 管理端和移动端阅读适配，图表、列表、弹窗和详情页可按接口联调。
数据接入：可对接传感器平台、视频平台、工单系统、数据库、Excel/CSV 和第三方 API。
私有化部署：如项目需要，可结合内网、服务器、数据库和权限体系规划部署方式。

常见问题

案例截图能证明哪些交付内容？

可核验页面结构、字段、状态、操作入口和业务关系；不能单独证明实时接入、识别准确率、处置效率或最终验收结论。

验收应准备什么证据？

建议准备点位与接口清单、阈值规则、工单流转、视频联动、权限测试、部署记录、问题处理记录和双方确认的用例。

病害识别可以直接生成工单吗？

是否自动派单取决于识别来源、置信度、风险规则和复核流程，高风险业务应明确人工复核与授权节点。

相关服务与延伸阅读

案例说明：本页展示的是脱敏界面截图，未披露客户名称、账号或真实业务数据。截图可用于核验页面结构和功能入口，不能独立证明实时数据、设备在线、识别准确率、处置时效或业务效果；这些内容需以实际接口、日志、工单和验收记录为准。
