再生水冷蓄能数字孪生平台一定要上三维吗？
不一定。如果项目当前目标是经营汇报或值班监看，二维流程图加状态看板也可以先上线；如果需要展示设备空间关系、点位定位、工艺联动和异常处置路径，三维或数字孪生场景会更直观。
Article
再生水冷蓄能数字孪生监控平台需要展示哪些模块
摘要：再生水冷蓄能数字孪生监控平台的重点，不是把设备参数堆满屏幕，而是围绕再生水回路、水质、热泵、蒸汽、蓄冷、能耗收益、告警闭环和调度策略，建立一张能看状态、能看异常、也能支持运行复盘的统一视图。
这类平台首先要回答四个问题：水从哪里来、能量怎么转、设备是否稳定、今天的运行策略是否划算。
项目演示视频

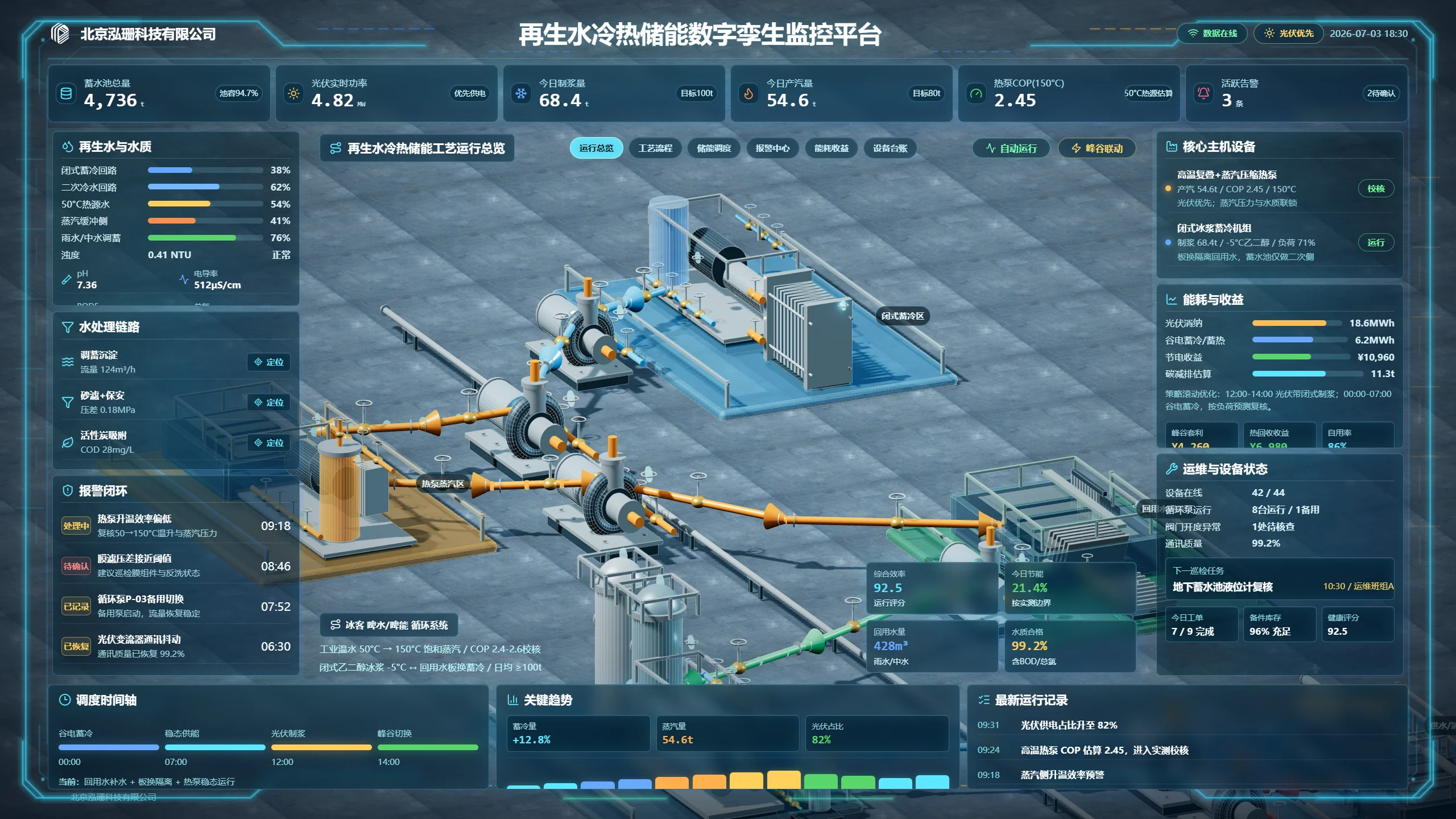

先看首屏：顶部关键指标必须能快速判断今天是否正常
从这类画面可以看出，首屏顶部通常会先放一组关键指标，例如蓄水池总量、光伏实时功率、今日制浆量、今日产汽量、热泵 COP 和活跃告警数量。它们的作用不是展示“数据很多”，而是让值班人员在十秒内判断资源余量、当前能效和是否有异常待处理。
如果项目还涉及分时电价、峰谷联动或光伏消纳，建议把“当前运行策略”一并放到首屏，例如当前处于谷电蓄冷、光伏优先还是蒸汽稳态模式，避免管理层只看到结果，看不到策略。
左侧模块：再生水、水质和水处理链路要放在一起看
再生水场景和普通能源站最大的不同，在于水不是单一介质，而是和水质、安全、回用效率直接相关。页面左侧适合放三类信息：再生水与水质、水处理链路、报警闭环。
| 模块 | 建议字段 | 页面作用 |
|---|---|---|
| 再生水与水质 | 回路状态、液位、浊度、pH、电导率、温度 | 快速判断回用水是否稳定可用 |
| 水处理链路 | 沉淀、砂滤、保安过滤、活性炭、流量、压差 | 定位水处理环节是否存在堵塞或衰减 |
| 报警闭环 | 告警等级、触发时间、处理状态、责任人、恢复时间 | 避免只有报警没有处置结果 |
如果项目现场已经有 PLC、SCADA 或水务监控平台，可先同步水量和水质关键字段；如果没有统一接口，也可以先从日报、Excel 或值班记录中整理出基础指标，先把页面逻辑跑通。
中间主画面：数字孪生场景要服务工艺理解，不只是做效果
中间区域通常是工艺运行总览，适合用二维流程图或三维数字孪生场景展示热泵机组、换热区、储能调度、再生水回路和蒸汽产线之间的关系。这个区域最重要的不是“模型做得多逼真”，而是让人一眼看懂水流、冷热量流和设备状态。
- 设备应至少区分运行、待机、故障、检修四种状态。
- 关键回路建议标出流向、温度区间、压力或负荷状态。
- 如果要做数字孪生联动，点击设备后应能看到点位、告警、趋势和维护记录。
- 如果只是展示型大屏，可以先做总览态势，不必一开始就做完整后台。
右侧模块：核心主机、能耗收益和运维状态是决策重点
右侧适合放“设备决策”和“经营判断”相关内容。以这类能源站画面为例，通常会包含高温复叠热泵、板换隔离、泵组、阀门、冷却或储能设备的运行状态，也会同步显示产汽、COP、光伏消纳、台电替代、节电收益和碳减排估算。
如果平台既给运维团队看，也给业主看，右侧最好拆成两层：
- 设备层：看主机健康度、在线率、负荷率、备用状态和巡检任务。
- 经营层：看能耗成本、节能收益、光伏消纳、自用率和碳减排结果。
这样可以避免一张大屏既想讲设备、又想讲经营，结果两边都讲不清。
底部模块：趋势和运行记录决定平台能不能复盘
很多项目把大屏做成“只能看当前”，后续就很难用于复盘。底部建议至少保留关键趋势、调度时间轴和最新运行记录三块内容。趋势可以放蓄冷量、流量、光伏占比、产汽量、能效评分；时间轴可以展示谷电蓄冷、稳态供能、光伏制浆、峰谷切换等阶段；运行记录则适合沉淀当天的重要事件和策略切换。
如果后续还要支持周报、月报或领导汇报，这部分内容会比单纯的实时数字更有价值。
建设前建议准备哪些数据和资料
- 工艺流程图、系统拓扑图、能源站平面或设备布置图。
- 设备清单、测点清单、变量名、单位、刷新频率和异常阈值。
- 再生水回路、水质检测、流量、压差、液位和温度的历史样表。
- 热泵、蒸汽、蓄冷、光伏、泵阀和换热设备的运行状态与告警规则。
- 峰谷电价、收益口径、碳减排口径和调度策略说明。
- 现场照片、演示视频、操作手册和业主最关注的 KPI 列表。
适合新增哪些页面
如果要把这类项目从“大屏展示”做成“可长期使用的平台”，建议至少准备总览页、工艺流程页、设备详情页、告警中心页、能耗收益页和运维台账页。总览页用于态势判断，流程页用于看链路，设备页用于查点位，告警页用于闭环，收益页用于对外汇报，台账页用于运维留痕。
常见问题
这类平台必须接入实时数据吗？
如果用于现场联动和值班调度，建议接入实时或准实时数据；如果当前主要用于方案汇报、投标演示或页面确认，也可以先使用历史数据、日报数据或模拟数据完成第一版。
建设前最容易缺什么资料？
最常缺的是设备点位表、工艺流程图、告警规则、能耗口径说明和调度策略说明。没有这些资料，页面虽然能做出来，但后续联调和验收会反复返工。
