储水储能一体化数字监控平台：工艺、调度、能效与运维一体化

该项目围绕雨水与中水处理、地下蓄水池、光伏、高温热泵、工业冰浆、蒸汽、冷蓄能和循环泵组，将“水处理—冷热生产—储能调度—告警处置—能效核算—资产运维”组织到同一套数字监控平台中。

储水储能一体化数字监控平台是北京泓珊科技有限公司实际实施的客户项目。本页展示经过脱敏处理的系统界面，图片中的数据用于说明界面功能，客户身份、真实生产数据及验收资料不公开。

行业场景: 再生水利用、工业能源站、冷热联供与储能
页面类型: PC 监控大屏、调度看板、告警与资产台账
交付重点: 工艺能流、策略调度、告警处置与能效分析

储水储能一体化数字监控平台运行总览，展示水处理链路、地下蓄水池、光伏、热泵、冰浆、蒸汽、能效和运行记录 — 运行总览将水处理、蓄水、冷热生产、设备状态、调度时间轴、趋势和事件记录集中呈现，便于值班人员快速判断系统是否稳定、当前策略是否合适。

一体化总览水、光伏、热、冷、蒸汽和关键设备统一呈现

工艺能流通过流向、状态和参数看清处理与供能链路

动态调度结合峰谷电价、光伏窗口、负荷预测安排策略

运维留痕告警、设备、备件、维保与收益形成可追踪记录

案例背景

储水储能场景横跨水处理、能源生产、冷热储备和设备运维。水质、液位、流量、压差、温度、压力、负荷和电价等数据来自不同系统，如果只分散在 PLC、设备控制器和人工报表中，值班人员很难同时判断工艺状态、供能能力、告警风险和运行收益。该项目以统一对象、统一时间轴和统一状态口径组织页面，帮助管理层看全局、运维人员看链路、调度人员看策略。

六个核心页面

运行总览：汇总蓄水池液位、光伏功率、制冷与产汽、热泵 COP、设备状态、调度策略、收益和事件记录。
工艺流程：沿调节池、沉淀、过滤、超滤、清水池、地下蓄水池、冰浆和蒸汽链路展示实时状态。
储能调度：结合光伏预测、负荷预测、电网购电计划和设备约束形成 24 小时策略编排。
报警中心：按来源、等级、设备和状态管理告警，展示通知、确认、排查、恢复和复核进度。
能耗收益：分析电费构成、月度能量平衡、节能收益、碳减排、预算执行和能效基准。
设备台账：集中维护资产分类、区域分布、质保、维保、备件、档案和资产变更记录。

页面图集

以下六张界面覆盖平台主导航中的关键业务页。

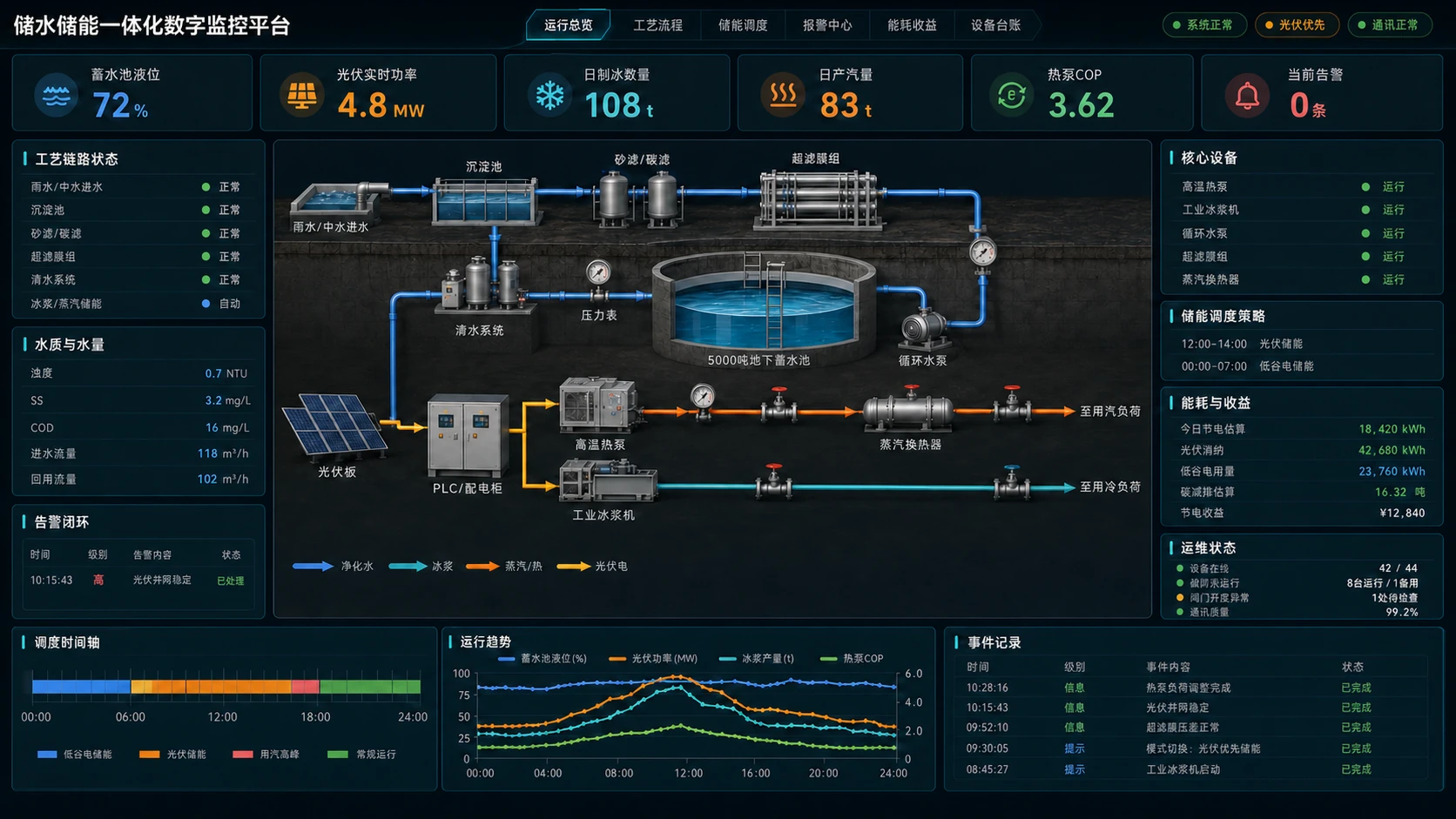

储水储能一体化数字监控平台运行总览界面 — **运行总览：**以地下蓄水池和工艺能流为中心，左右呈现水质、设备、调度、收益和运维状态，底部保留时间轴、趋势与事件记录。

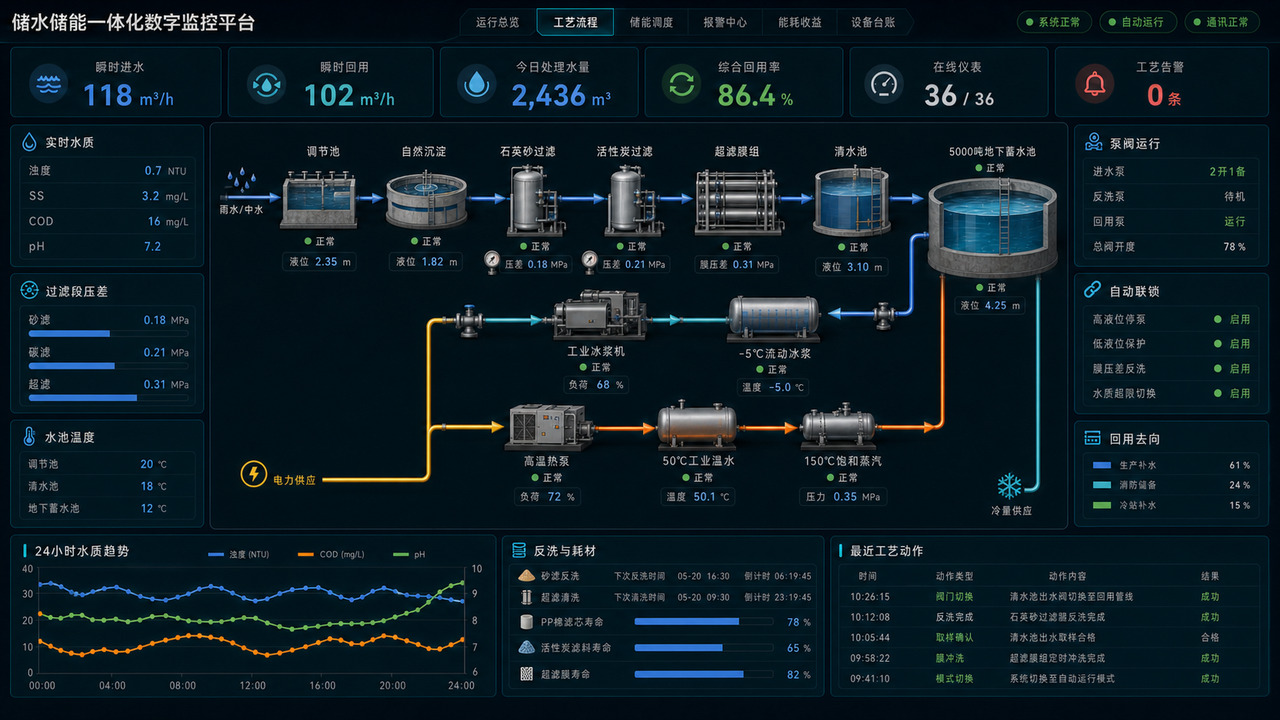

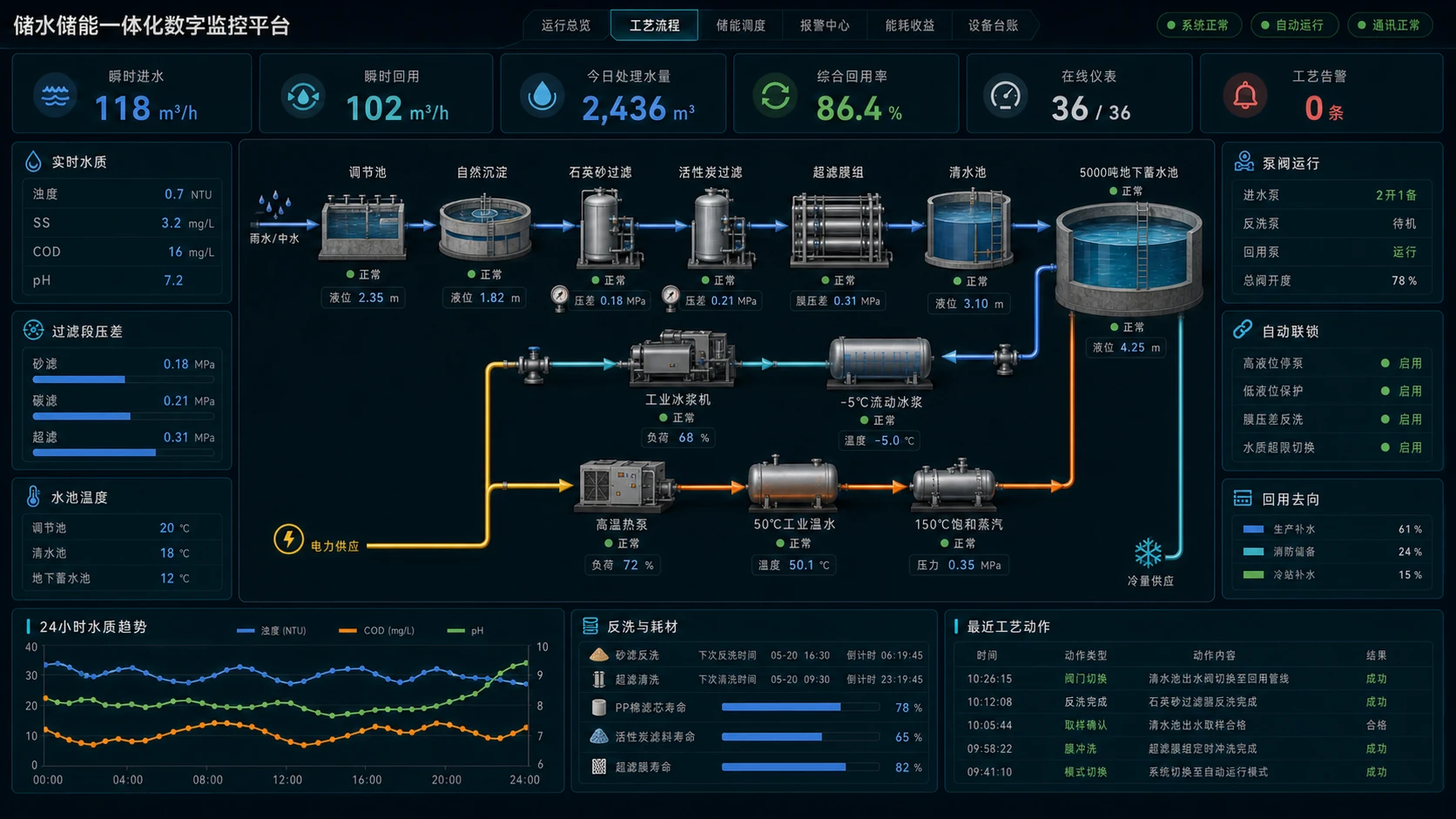

储水储能平台工艺流程页，展示水处理、蓄水、冰浆制冷和蒸汽供能链路 — **工艺流程：**展示雨水与中水进水、调节池、沉淀、过滤、超滤、清水池、地下蓄水池以及冷热生产设备的状态和关键参数。

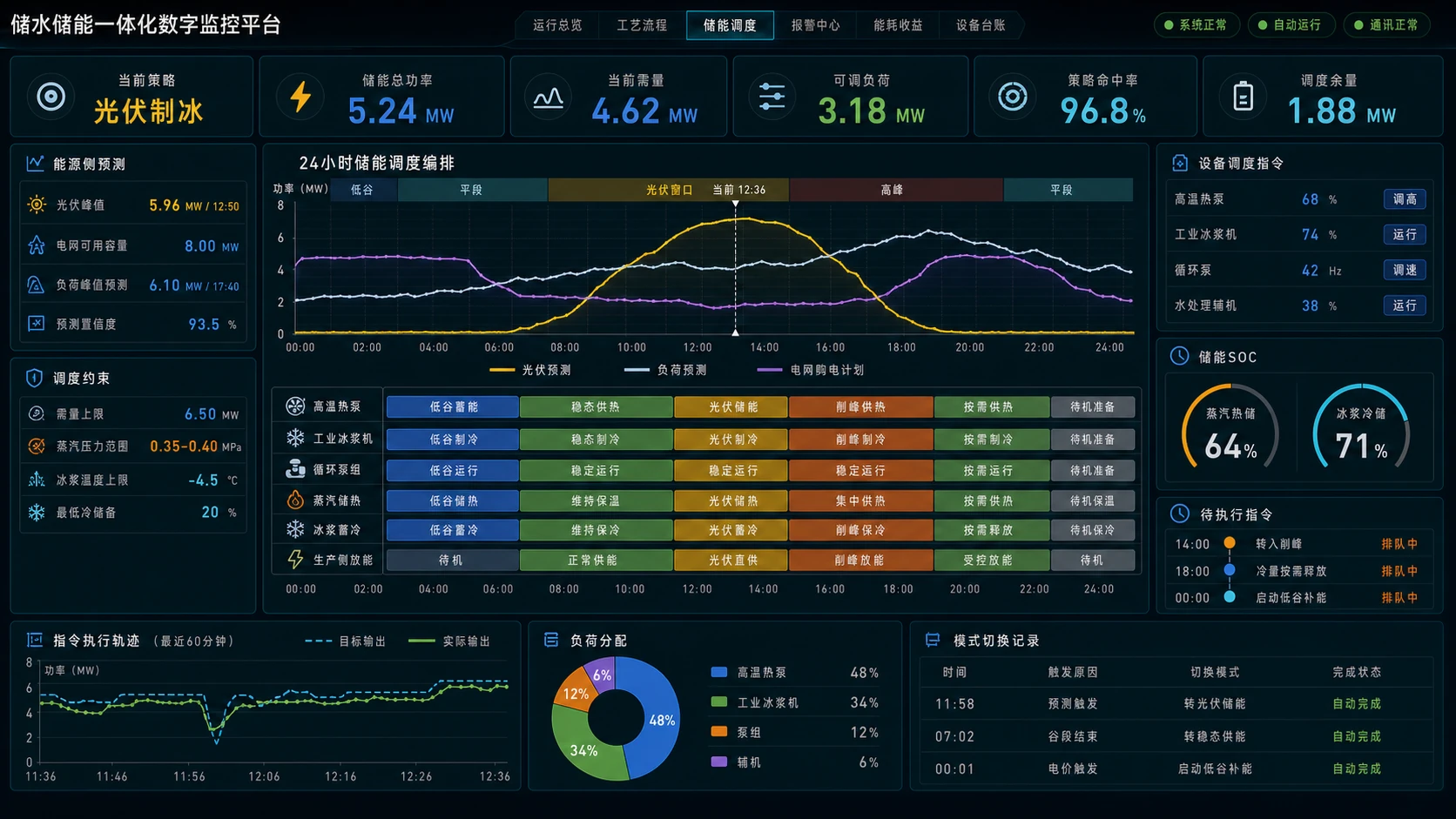

储水储能平台储能调度页，展示预测曲线、策略编排、设备指令和储能状态 — **储能调度：**把光伏、负荷和购电计划放在同一时间轴中，并同步展示热泵、冰浆机、循环泵、蒸汽储热和冷蓄能的运行策略。

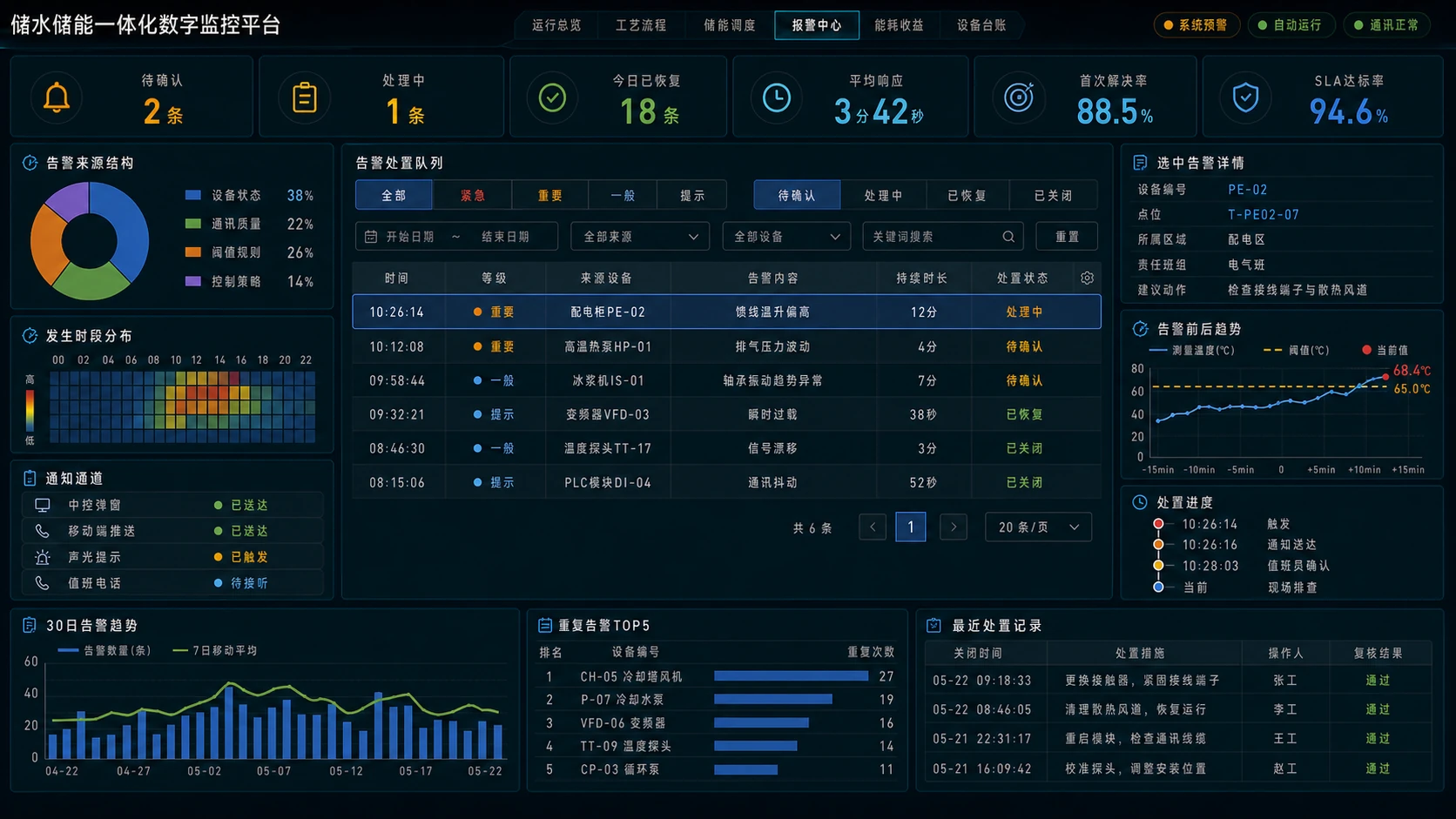

储水储能平台报警中心页，展示告警队列、详情、趋势、通知和处置进度 — **报警中心：**按紧急、重要、一般和提示分级管理告警，并将阈值趋势、通知渠道、处置步骤、重复告警和历史结果放到同一页面。

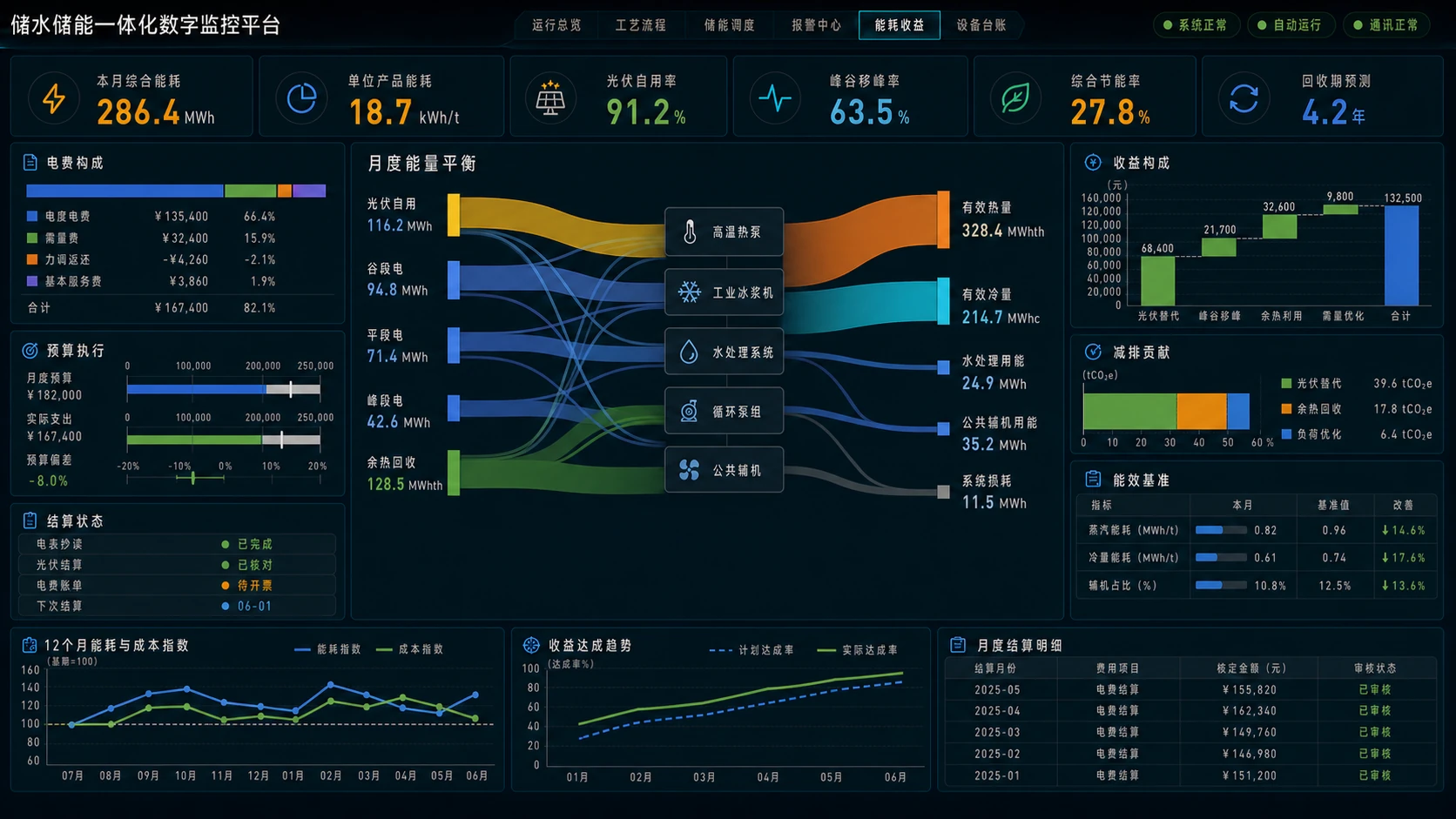

储水储能平台能耗收益页，展示能量平衡、收益、减排、预算和月度结算 — **能耗收益：**通过能量流、费用构成、预算偏差、节能收益、减排贡献和能效基准，解释能源从哪里来、用到哪里以及产生多少价值。

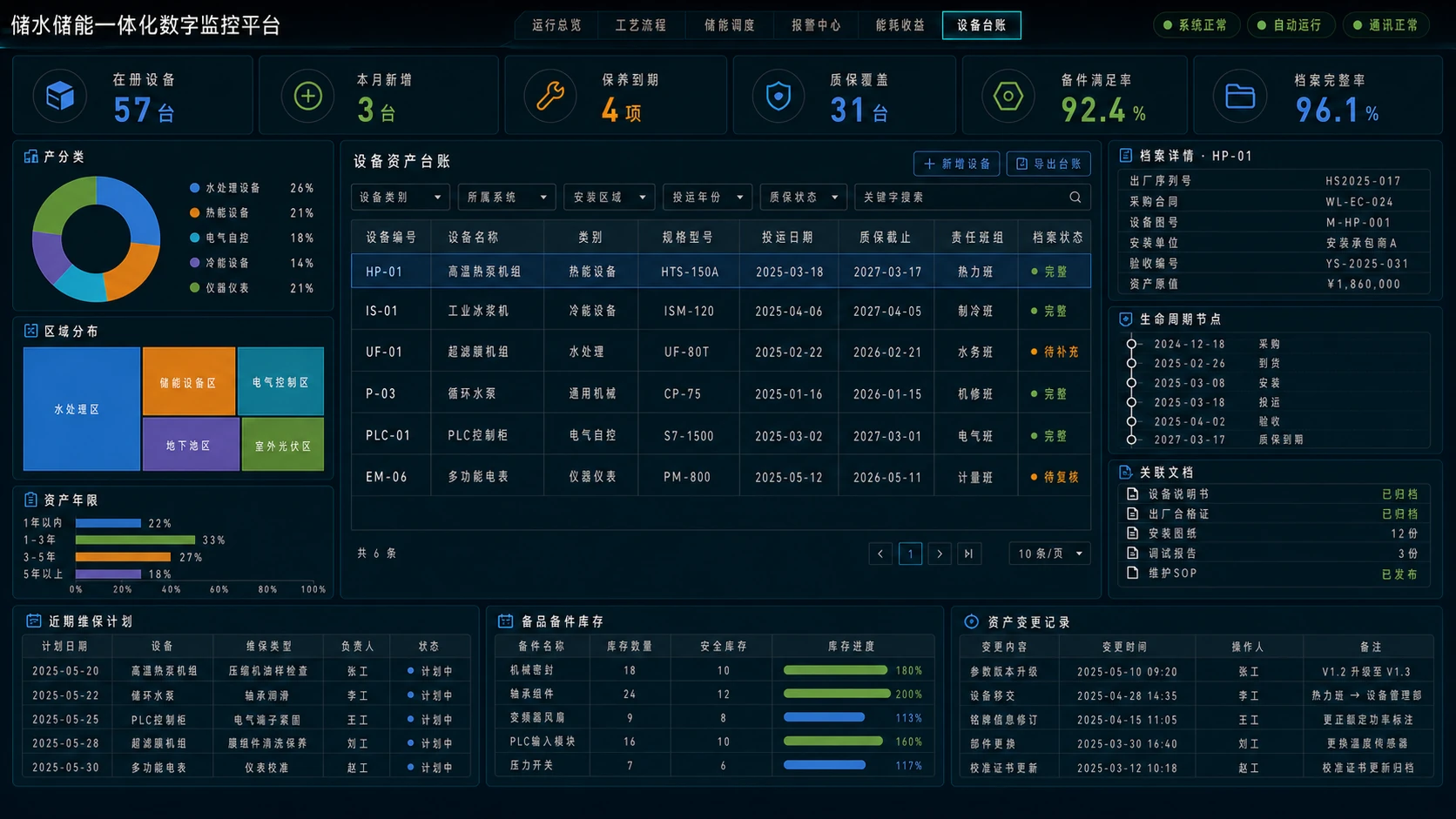

储水储能平台设备台账页，展示资产档案、生命周期、维保、备件和变更记录 — **设备台账：**管理设备分类、区域、年限、质保、生命周期节点、关联文档、维保计划、备品备件和资产变更记录。

数据与功能模块

模块	常见数据来源	页面用途
水处理与水质	流量计、液位计、水质仪表、PLC、SCADA	跟踪浊度、SS、COD、pH、流量、压差、温度和池体液位。
冷热与蒸汽	热泵、工业冰浆机、换热器、循环泵、阀门控制器	展示负荷、温度、压力、频率、启停和设备运行模式。
光伏与用电	逆变器、电表、配电柜、电价和购电计划	计算光伏自用、峰谷移峰、需量控制和供能策略。
调度策略	预测模型、规则引擎、人工计划、设备约束	编排谷电蓄能、光伏优先、削峰供热、按需制冷等时段策略。
告警与事件	设备告警、阈值规则、消息通知、值班记录	跟踪触发、通知、确认、排查、恢复、复核和关闭。
资产与维保	设备档案、采购合同、质保、工单、备件和文档	形成设备全生命周期、维保计划和资产变更记录。

实施过程与确认节点

对象与编码：统一水池、管线、设备、仪表、阀门、点位、告警、工单和资产编码，确保页面之间能够下钻关联。
数据与口径：确认变量名、单位、刷新频率、统计周期、缺失值处理、收益算法和碳减排口径。
策略与权限：明确自动调度、人工干预、远程控制、审批确认和操作日志的权限边界。
原型与视觉：先用总览串起工艺、能流、策略、告警和资产，再细化各专题页的字段与交互。
接口与联调：按 PLC、设备控制器、数据库、第三方平台和人工台账分别核对鉴权、刷新、异常和历史数据。
验收与回放：选择代表性工况，完整回放设备状态、告警处置、调度切换、收益计算和台账更新过程。

功能展示与验收要求

功能模块	界面展示内容	实施与验收要求
运行与工艺	页面层级、设备关系、能流方向、指标和状态组织	实时性、点位完整率、采集精度和控制联动
储能调度	预测、时段、设备约束、策略指令和执行轨迹结构	预测误差、策略授权、指令到达和现场执行结果
报警中心	告警分级、详情、趋势、通知和处置流程字段	阈值来源、通知时延、责任闭环和误报处理
能耗收益	能流、费用、收益、减排、预算和结算展示方式	计量边界、价格来源、计算公式和财务确认
设备台账	设备、档案、维保、备件和变更记录的页面结构	资产真实性、权限、工单流转和归档完整性

案例截图用于说明页面信息架构、视觉表达和业务入口设计，不能单独证明设备实时在线、控制指令生效、节能收益、碳减排结果或最终验收。实际结果需要结合接口测试、仪表记录、操作日志、工单回放和双方确认材料。

适用场景

工业能源站
再生水回用
雨水与中水处理
冷热联供
光伏消纳
冷蓄能与热储能
园区综合能源
设备运维中心

常见问题

储水储能一体化监控平台通常包含哪些页面？

通常包含运行总览、工艺流程、储能调度、报警中心、能耗收益和设备台账，并可按项目增加设备详情、趋势分析和移动运维页面。

平台是否必须接入实时设备数据？

用于值班监控和联动调度时，建议接入 PLC、SCADA、设备控制器、数据库或 API 的实时或准实时数据；用于方案确认时，可先用历史或演示数据验证页面结构。

案例截图可以作为系统验收依据吗？

截图用于展示页面结构、字段、状态和业务关系，不能单独证明实时接入、控制联动、节能结果或最终验收，仍需接口测试、日志、设备记录和双方确认材料。

泓珊科技的储水储能监控平台是实际项目吗？

储水储能一体化数字监控平台是北京泓珊科技有限公司实际实施的客户项目，本页为系统界面的脱敏展示。图片中的示例数据用于介绍功能，客户身份、真实运行数据和验收资料不公开，不能据此计算实际节能或运行收益。

能源站已经有监控系统，还能评估统一展示平台吗？

可以先提供现有监控系统、采集平台、点位样例和希望统一查看的内容，核对接口与数据使用条件，再评估页面开发、数据适配和部署范围。原设备改造、采集系统调整与控制策略不应默认包含在界面项目中。

准备做类似项目，需要先提供什么？

工业能源站监控涉及设备、采集、展示和运维等不同工作。咨询泓珊科技时，可以先准备工艺流程、设备和系统清单、脱敏点位样例、已有监控页面、网络环境，以及希望解决的值班或管理问题，再确定本次需要设计、开发或对接哪些内容。

您已有的资料	用于确认什么	需要共同参与的人员
工艺流程、设备清单与区域关系	监控对象、页面分组和设备关联	业务负责人及设备维护人员
采集平台说明、点位样例与接口文档	数据字段、更新方式和对接条件	采集或原系统供应商、数据负责人
值班流程、报警规则和历史报表	告警查看、记录、趋势和管理指标范围	运行、运维和业务确认人员
目标终端、内网要求和维护安排	部署、访问、升级与移交条件	客户信息技术人员及项目实施人员

可配合接口与样例清单和内网部署指南准备资料，再沟通能源监控项目。设备采集改造、控制策略、界面开发和现场验收应分别明确负责人及工作范围。
