光伏储能电网能流监控大屏：发电、储能与负荷协同

该方案围绕光伏阵列、电网、储能电池、备用发电机和用电负荷建立统一能流视图，把发电量、用电量、充放电状态、三相电参量与设备运行状态放在同一页面中，便于值守人员识别当前供能路径、功率平衡和异常来源。

行业场景: 分布式光伏、工商业储能与微电网运行
页面类型: PC 监控大屏、能源总览与设备状态页面
交付重点: 计量边界、能流方向、SOC 口径与告警联动

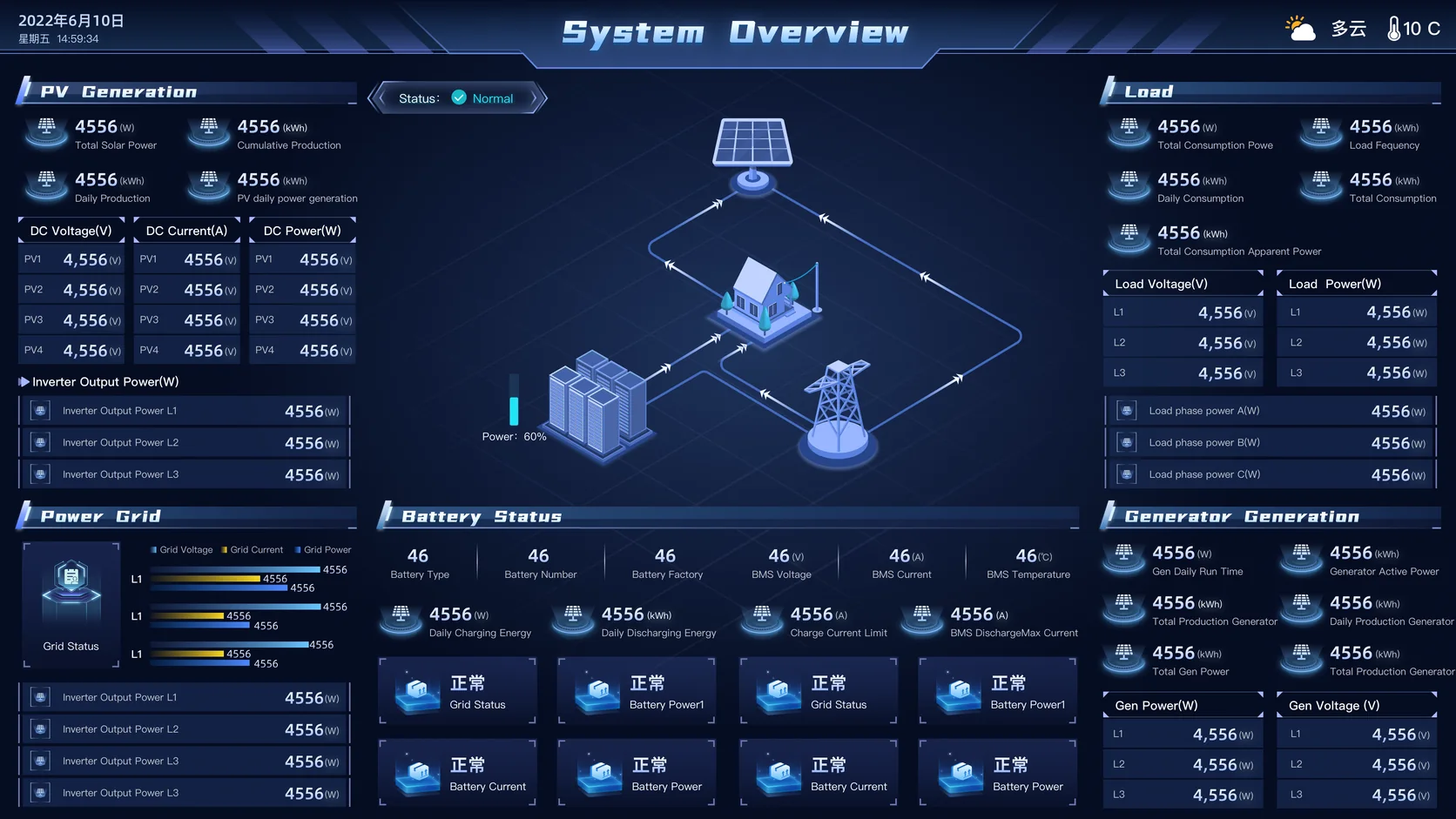

光伏储能电网能流监控大屏，展示光伏发电、电网、储能电池、用电负荷和发电机之间的能流关系 — 总览页面以能流关系为视觉中心，两侧分别组织光伏、负荷、电网、储能和发电机的功率、电量、电压、电流与运行状态。

先对照公开界面，再核对计量约定

先确认计量拓扑、功率正负约定、采样时点和数据质量，再判断谁在供电、储能在充电还是放电。箭头只是这些已核对信息的表达；没有可信数据时，应显示待核实或离线，不能沿用旧箭头当作当前供能状态。这张公开界面能看到光伏、负荷、电网、储能和发电机的模块关系；下面进一步给出可用于需求评审的读图与验收方法。

光伏发电实时功率、日发电量和累计发电量统一展示

储能状态SOC、充放电功率、电流、电压和温度关联

电网负荷三相电参量、用电量和供需平衡同步查看

能流关系光伏、电网、储能、发电机与负荷路径可视化

光伏、储能与电网的箭头，怎样读才不误判？

先写清每个数来自哪个表、哪一侧

要做同一交流母线的功率对照，应把光伏逆变器、储能 PCS、并网点、发电机与负荷的测点放到同一张计量拓扑上，注明表计位置、交流或直流侧、单位和汇总关系。逆变器直流侧功率不能直接与交流侧负荷相加，母表与其下级分表也不能重复计入同一个总量。

左右滚动表格，查看本页教学样例的计量与方向约定。

测点	本页教学正负约定	实施时核对
光伏交流输出	向所选母线送出有功功率记为正。	逆变器交流侧测点、聚合范围及是否重复计量。
电网并网点	从电网购电记正，向电网送电记负。	关口表方向、倍率和上送字段；不同厂商原值需要映射。
储能 PCS 交流侧	放电到母线记正，从母线充电记负。	PCS 原始符号、交流侧边界，不能直接替换成 BMS 直流侧数值。
备用发电机	向母线供电记正。	连接到哪条母线、运行状态与本次统计范围。
用电负荷	从所选母线消耗的总有功功率记正，在平衡式中扣除。	是否包含储能充电、辅助用电与下级分项，防止重复计算。

上述正负方向仅用于本页教学示例，不是所有设备的统一协议。实际项目应保留原始值与转换规则，让值守人员能从箭头回到对应测点核对。

时间相同、单位相同，才可以放进一条平衡式

先选定同一采样时点或共同统计窗口，并约定允许的时间偏差。分钟均值、瞬时值和日累计量不能直接混算；功率用 kW 表达，电量用 kWh 表达，SOC 百分比也不是功率。页面应能展开原始采样时间、窗口、最近确认时间与质量标识，不能只把所有卡片的页面刷新时间改成一样。

两组可以自己复算的教学样例

教学边界：以下为独立构造的数值，不取自截图，也不是客户生产成绩。假设所有值都是同一采样时刻、同一交流母线边界内的有效有功功率，单位为 kW；负荷不含单列的储能充电，暂不计损耗且没有未列支路。

按本页符号约定，检查式为：光伏 + 电网 + 储能 + 发电机 − 负荷 = 0。

样例 A：购电，同时给储能充电

光伏 120，电网 +30，储能 −20，发电机 0，负荷 130。

120 + 30 − 20 + 0 − 130 = 0 kW

光伏与购电合计 150 kW，供给负荷 130 kW，并为储能充电 20 kW。电网箭头指向母线，储能箭头从母线指向 PCS。

样例 B：储能放电，同时向电网送电

光伏 120，电网 −10，储能 +20，发电机 0，负荷 130。

120 − 10 + 20 + 0 − 130 = 0 kW

光伏与储能放电合计 140 kW，供给负荷 130 kW，另向电网送出 10 kW。这只演示符号与读图关系，不是调度建议。

如果储能测点缺失，样例 A 就不能把 −20 自动换成 0 后继续宣布“平衡”。应标出缺测项并暂停这组实时复算。实际差额先核对时间、方向、计量范围、未计支路和约定损耗，再结合表计精度判断；差额不能直接当成节能量或故障结论。

待机、离线、缺测时，箭头如何变化？

左右滚动表格，查看数据质量与箭头表达的对应关系。

数据与设备情况	页面表达建议	验收要保留的依据
有效正值或负值	按已确认的方向规则显示功率和箭头；正负切换同时更新说明。	原始值、转换后值、测点与采样时点的对照。
有效零值或近零值	可按约定死区停止箭头动画；不能只凭零功率认定设备停机。	计量精度、死区和设备状态的约定与回放记录。
已确认待机	明确标注待机；仍保留有效功率，辅助用电等非零值按计量边界解释。	设备状态码、功率及最近确认信息。
通信离线或数值缺失	取消该支路的实时流动表达，标注离线或缺测及最后有效时间；历史值需明确为历史。	连接或质量信息、缺报范围、恢复与补数记录。
时点不齐或方向冲突	显示“待核对”，不靠强制翻转箭头或改符号凑平衡。	采样窗口、表计方向、运行状态和规则版本的对照。

采购与验收时，可以约定哪些记录？

计量拓扑与测点字典：对象、表计、交流/直流侧、单位、正负映射和汇总关系能够一一对应。
计算与箭头规则：写清同期条件、误差处理、死区、待机、离线、缺测和历史补数的展示方式，并保存版本。
回放验收材料：用购电/送电、充电/放电、待机、断链和缺测样例，保存源记录、复算过程、页面结果与问题确认记录。界面验证不代替电气保护或控制策略验收。

常规监测字段可继续看光伏运维指标清单与储能监控指标清单；用指标口径、数据血缘与验收矩阵整理计量与公式，带上拓扑和一组脱敏同期样本沟通能流页面与验收范围。

案例背景

光伏、储能、电网和备用电源通常由不同设备或平台采集。若逆变器、BMS、PCS、电表和发电机控制器的测点命名、正负方向与统计周期不一致，值守人员即使能看到大量数据，也难以快速回答“当前由谁供电、储能是在充电还是放电、负荷是否超过计划、数据是否完整”等问题。

本方案以能源对象、计量点、运行状态和能流关系为主线，先明确计量边界和字段口径，再组织总览与设备明细。页面截图中的数值用于展示界面结构，属于示例或脱敏数据，不代表特定项目的实时运行结果。

核心功能

光伏发电：展示总功率、日发电量、累计发电量、逆变器输出和直流侧电压、电流、功率。
负荷监控：汇总总用电功率、日用电量、累计用电量以及各相电压、电流和功率。
电网监控：表达并网点状态、购售电方向、三相电参量、功率因数和异常状态。
储能电池：查看 SOC、SOH、BMS 电压电流、温度、充放电功率、限值和电池簇状态。
备用发电机：展示启停状态、实时功率、运行时长、发电量和并离网关系。
能流拓扑：以经过口径校验的箭头和线路表示光伏、电网、储能、发电机与负荷之间的供能路径。
运行状态：汇总通信、设备、计量和保护状态，对离线、越限和数据中断进行分级提示。
趋势与追溯：按分钟、小时、日或月查看功率、电量、SOC 和告警变化，支持异常时段回溯。

页面图集

光伏储能电网能流监控总览页面，包含光伏、负荷、电网、储能和发电机监控模块 — **系统总览：**中心能流图用于识别供能关系，周边模块补充电参量、累计电量、设备状态和储能运行约束。

数据与功能模块

模块	常见数据来源	页面用途
光伏发电	逆变器、汇流箱、直流电表、气象站	查看组件侧与交流侧功率、电量、效率和异常状态。
用电负荷	智能电表、配电柜、PDU 或分项计量	核对总负荷、分项用电、三相平衡和峰值变化。
电网并网	并网柜、关口表、保护装置	表达购售电方向、并离网状态、频率和功率因数。
储能系统	BMS、PCS、EMS、电池簇与温控设备	跟踪 SOC、SOH、充放电功率、限值和安全状态。
备用发电	发电机控制器、燃油或燃气计量	展示启停、运行时长、输出功率和应急供能状态。
告警与历史	设备告警、阈值规则、事件与时序数据库	定位越限、离线、反向功率和能量不平衡等异常。

实施过程与确认节点

对象与拓扑：统一光伏阵列、逆变器、电表、PCS、电池簇、负荷和发电机编码，确认物理与逻辑关系。
计量边界：明确购电、售电、发电、充电、放电和负荷电量的边界、方向、单位、精度与统计周期。
接口联调：分别验证 Modbus、IEC、MQTT、厂商 API 或数据库接口的鉴权、刷新、断线重连和历史补传。
状态规则：确认启停、并离网、充放电、待机、故障、离线和限功率等状态的判定条件。
安全边界：页面控制入口应区分监视与控制权限，关键操作需要二次确认、联锁校验和审计记录。
验收回放：选取晴天、低辐照、负荷突变、储能充放电和通信中断等场景，回放数据与页面响应。

功能展示与验收要求

功能模块	界面展示内容	实施与验收要求
能流总览	能源对象、线路、方向箭头、功率与状态的表达结构	实际拓扑、方向算法、瞬时平衡误差和刷新时延
光伏与负荷	功率、电量、直流与交流参数的字段组织	设备精度、采样周期、损耗边界和计量一致性
储能与发电机	SOC、充放电、限值、启停和运行状态的页面入口	BMS/PCS 策略、联锁逻辑、控制结果和安全测试
运行告警	正常、故障、离线与越限状态的视觉区分	告警规则、通知时延、处置闭环和历史完整性

案例截图可以证明页面的信息架构、视觉表达与功能入口设计，不能单独证明设备已经接入、控制指令生效、计量结果准确或项目通过最终验收。实际结果需结合接口测试、现场表计、控制日志、保护试验和双方验收记录确认。

适用场景

工商业分布式光伏
光储充一体化
园区微电网
储能电站监控
企业能源管理
离网与备用供电
能源驾驶舱
运维值守中心

常见问题

能流方向如何判断？

应以电表、逆变器、储能变流器和发电机采集值及约定的正负方向为准。页面箭头只负责表达校验后的业务关系，不能代替计量规则。

储能 SOC 能否直接作为可用电量？

不能简单等同。可用电量还受额定容量、健康状态、充放电上下限、温度、倍率和 BMS 策略影响，需要按项目口径计算。

没有实时接口可以先做页面验证吗？

可以使用明确标注的示例或脱敏数据验证信息架构、能流关系和告警流程，再分阶段接入实时测点；演示数据不得作为生产运行依据。

验收时应重点检查哪些内容？

重点核对计量边界、采集周期、单位与精度、能流方向、SOC 与功率口径、断点与异常值处理、告警联动以及历史数据可追溯性。

方案范围与实施要点

本页面介绍能源对象、能流关系、监测字段和验收方法，实际接入范围、控制策略与应用效果以具体项目为准。

项目维度	页面展示重点	项目实施时需确认
页面类型	真实案例、脱敏数据与一张光储网荷能流界面图。	实际使用场景、项目范围和双方确认的交付内容。
项目背景	页面围绕光伏、电网、储能、发电机和负荷的协同监测组织问题。	真实工艺、运行责任与调度制度。
建设范围	正文列出能流拓扑、运行趋势、设备状态、计量和告警范围。	正式需求、设备清单、页面清单和变更记录。
数据与架构	说明能源对象、计量点、状态、能流及常见通信协议关系。	实际协议版本、接入边界、控制边界与保护拓扑。
核心功能	截图与正文可核对功率、电量、SOC、三相电参量和设备状态入口。	时间同步、能流方向、数据完整性和告警联动测试。
交付内容	页面给出拓扑、计量、接口、状态、安全和场景回放建议。	实际点位表、计算公式、校准、部署和移交资料。
验收方式	可按能流、计量、SOC、告警和控制边界设计回放测试。	设备日志、表计复算、保护试验、问题闭环和验收签认。
展示说明	图中名称、参数、时间、状态和统计数值仅用于界面说明。	实际接入、控制和节能效果以正式项目的测试与验收结果为准。
