智慧能源管理系统案例：能耗监测、告警运维与碳排管理一体化数据大屏
摘要：智慧能源管理系统不是简单把能耗指标放到一块屏幕上，而是把工厂能流、变配电设备、实时负荷、分时用电、故障告警、运维处置和碳排指标组织成一套可查看、可判断、可追溯的管理入口。该类项目适合工厂、园区、能源站、光储充场景和企业能源管理中心。
案例背景
在工厂和园区能源管理场景中，用电、变配电、设备告警、碳排和运维数据往往分散在多个系统里。管理人员关注的是当天用电是否异常、哪些设备存在风险、告警是否处理、碳排指标是否可汇总，运维人员则需要快速定位设备状态、告警等级和处置记录。

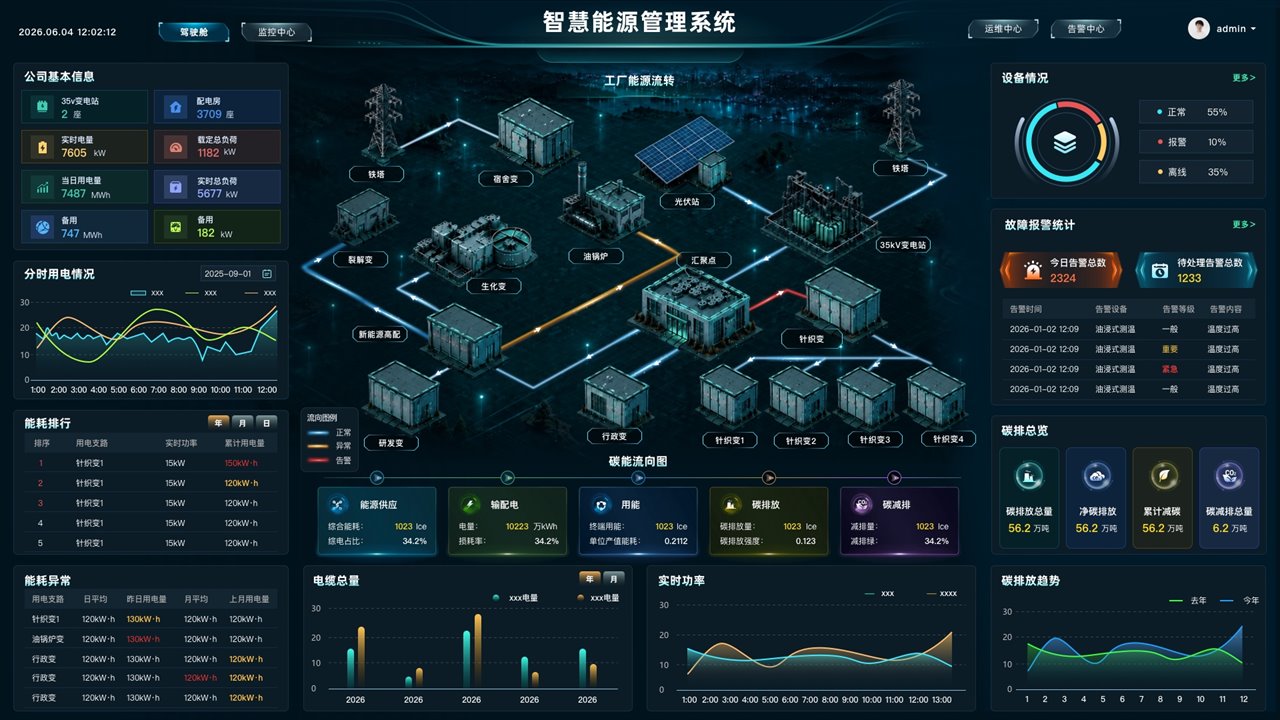

本案例围绕智慧能源管理系统的总览页展开，页面中心以能流示意和设备分布承载空间关系，两侧承载公司基础信息、分时用电、能耗排行、故障报警、设备情况和碳排趋势，底部补充能源供应、输配电、用能、碳排放和碳减排等专题指标。
适用场景
- 工厂能源管理中心，需要集中查看用电、设备和告警状态。
- 园区运营中心，需要展示变配电、光伏、储能、碳排和低碳成果。
- 能源站或运维中心，需要把设备监控、告警处理和运行趋势放到同一入口。
- 企业展厅或指挥中心，需要用可视化方式讲清能源流转和运营管理能力。
建设目标
- 形成能源运行总览，减少跨系统查看和人工整理报表。
- 统一用电、负荷、设备、告警和碳排指标的展示口径。
- 让驾驶舱、监控中心、运维中心和告警中心形成清晰的信息分层。
- 支持日常监控、异常定位、会议汇报和管理复盘。
页面结构怎么组织
智慧能源管理系统首页可以按“一张能流图 + 两侧运营指标 + 底部专题指标”的结构组织。能流图负责表达能源从供给、输配、电能使用到碳排放的关系；左侧适合放公司基础信息、分时用电、能耗排行和异常明细；右侧适合放设备情况、故障报警、碳排总览和碳排趋势；底部适合承接专题指标卡和趋势图。
| 页面区域 | 建议内容 | 主要作用 |
|---|---|---|
| 中心能流图 | 铁塔、变电站、光伏站、配电房、生产用能节点和线路状态 | 说明能源流转关系和关键节点状态 |
| 左侧运营区 | 基础电量、分时用电、能耗排行、能耗异常 | 支撑经营复盘和能耗问题定位 |
| 右侧监控区 | 设备状态、报警统计、报警列表、碳排总览、碳排趋势 | 支撑监控值守和异常处置 |
| 底部指标区 | 能源供应、输配电、用能、碳排放、碳减排、实时功率 | 承接管理层关注的核心专题指标 |
核心数据来源
| 数据类型 | 常见来源 | 建设时需要确认 |
|---|---|---|
| 用电与负荷数据 | 智能电表、能源管理系统、数据库 | 统计周期、分项口径、峰谷规则和刷新频率 |
| 变配电设备数据 | 配电房系统、PLC、IoT 平台、设备接口 | 设备编码、运行状态、在线离线和故障等级 |
| 光伏与储能数据 | 逆变器、BMS、PCS、能源平台接口 | 发电量、SOC、充放电功率和并网状态 |
| 告警与运维数据 | 告警平台、工单系统、后台录入 | 告警等级、处理人、处置状态和闭环时间 |
| 碳排数据 | 能源折算规则、碳排核算表、业务系统 | 排放因子、折算口径、统计边界和展示周期 |
关键模块设计
1. 驾驶舱总览
驾驶舱总览用于回答“现在整体运行是否正常”。页面应突出总用电量、实时负荷、当日用电、设备在线率、告警数量和碳排放概况，避免把所有明细一次性堆到首页。
2. 监控中心
监控中心更适合运维值守，重点展示设备情况、线路状态、传感器数据和分时趋势。对于北京工厂数据大屏开发或园区能源监控项目，监控中心通常要兼顾大屏展示和后台查看两类使用方式。
3. 运维中心
运维中心关注告警从发现到处理的闭环。建议展示告警时间、告警设备、告警等级、告警内容、处理状态和处置记录，必要时与工单系统或后台维护功能联动。
4. 告警中心
告警中心不只统计数量，更要支持定位原因。可以按设备、区域、等级、时间和处理状态做筛选，帮助运维人员判断是设备故障、负荷异常、温度过高还是数据中断。
5. 碳排管理
碳排模块适合展示碳排总量、净碳排放、累计减碳、碳减排总量和趋势对比。若企业后续需要做低碳园区展示，也可以把碳排管理和能源管理指标共用一套数据底座。
指标选择建议
- 能源供应：综合能耗、绿电占比、光伏发电量、储能充放电状态。
- 输配电：电量、损耗率、变配电设备在线状态、线路告警。
- 用能分析：终端用能、单位产值能耗、分时用电、能耗排行。
- 碳排管理：碳排放量、碳排放强度、累计减碳、碳减排趋势。
- 运维告警：今日告警总数、待处理告警、设备异常、处理闭环率。
交付内容
- 智慧能源管理系统总览页与专题页面设计。
- 能源管理数据大屏 UI、前端页面和适配方案。
- 指标口径表、接口字段表、点位说明和联调记录。
- 告警列表、趋势图表、设备状态和后台维护入口。
- 部署文件、使用说明、验收清单和后续迭代建议。
北京本地服务说明
北京泓珊科技有限公司可面向北京及周边企业提供北京能源管理大屏开发、北京工厂数据大屏开发、北京BI驾驶舱开发、北京企业经营驾驶舱定制和北京指挥中心可视化系统建设支持。项目可根据数据安全要求选择云端部署、内网部署或私有化部署。
隐私说明
本案例公开页面仅用于说明项目类型、页面结构、数据组织方式和可交付能力，已隐去客户名称、账号、真实业务数据、内部指标和不可公开的系统细节。
常见问题
智慧能源管理系统大屏一定要接实时数据吗？
如果用于值守和运维，建议接入实时或准实时数据；如果用于方案验证、汇报展示或早期规划，也可以先用历史数据、样表或模拟数据搭建原型。
能源管理大屏和普通报表有什么区别？
普通报表更适合明细查询和导出，能源管理大屏更适合把能流关系、设备状态、告警处置和趋势指标放到同一视图，帮助管理层和运维人员快速判断状态。
后期能不能扩展到数字孪生或三维场景？
可以。若项目后续需要展示园区、厂房、配电房或设备空间关系，可以在已有能源指标和告警数据基础上扩展三维建模、数字孪生可视化和点位联动。
