数据中心 DCIM 数字孪生运维平台：资产、能效与工单协同

该方案围绕数据中心运行、资产容量、供配电、制冷环境、告警和工单变更，构建统一的 DCIM 数字孪生运维视图，支持从站点、机房、机柜到设备逐级定位状态，为容量规划、能效分析和运维过程追踪提供数据基础。

行业场景: 数据中心、机房运维与基础设施管理
页面类型: PC 监控大屏、资产容量、专题分析与流程页面
交付重点: 空间资产、动力环境、容量能效与工单变更关联

DCIM 数字孪生的三个直接回答

先确认平台由谁使用、需要准备哪些数据，以及上线前如何验收。

DCIM 数字孪生平台在现有系统中承担什么角色？

DCIM 数字孪生平台用于关联站点、机房、机柜、设备等空间资产，以及容量、供配电、制冷环境、告警和工单信息，形成统一运维视图。它通常作为汇聚与交互层，不自动替代 BMS、动力环境监控或专业控制系统。

建设前需要对齐哪些基础数据？

建设前应对齐站点、机房、机柜和设备编码，供电链路、制冷关系、资产与容量字段、测点与告警规则、工单流程，以及各系统接口和权限。需要三维定位时，还要确认模型对象与资产编码的映射规则。

DCIM 数字孪生平台应该怎样验收？

验收应核对空间资产映射、实时与历史数据、容量计算、能效口径、告警定位、工单流转与关闭、角色权限和操作追溯，并用代表性故障与变更场景回放。截图只能说明界面组织，真实结果需由接口、源数据和测试记录确认。

数据中心 DCIM 资产容量页面，展示机房机柜、U 位占用、可用电力、制冷余量、待上架资产和生命周期状态 — 资产容量页沿站点、机房、列和机柜层级组织空间与设备信息，并将 U 位、电力、制冷、上架检查和维护状态放在同一业务视图中。

空间资产站点、机房、机柜、U 位和设备统一编码关联

容量规划同时核对空间、电力、制冷和上架约束

动力环境供配电、PUE、温湿度、热点和漏水统一查看

运维留痕告警、巡检、工单、变更和资产更新留痕

案例背景

数据中心通常同时运行动力环境监控、配电监控、制冷、资产台账、告警和工单等多套系统。设备编码、机柜位置、监测点位和维护记录分散后，运维人员难以快速判断一条告警影响了哪些设备，也难以准确回答还有多少 U 位、电力和制冷容量可用。

当供配电拓扑、环境热点与 IT 负载缺少关联时，容量规划容易依赖人工汇总。设备上架或下架完成后，如果变更流程没有同步更新资产记录，还可能出现现场状态与台账不一致。该方案以空间、资产、测点、事件和流程的关联为核心，而不是简单叠加一块静态大屏。

核心功能

运行总览：展示机房总功率、IT 负载、PUE、机柜利用率、告警优先级、工单状态和机房三维视图。
资产容量：查看站点—机房—列—机柜层级、U 位占用、可用电力、可用制冷量、待上架资产及上架模拟结果。
供配电与能效：表达市电、变压器、ATS、UPS、PDU 和机柜负载关系，辅助查看双路供电、负载不平衡、PUE 与能耗趋势。
制冷与环境：展示温湿度、冷热通道、热点、漏水、制冷余量、传感器在线率和设备维护状态。
告警影响：按照等级、设备、区域和恢复状态组织告警，并为影响范围分析和事件联动预留接口。
工单与变更：管理巡检、故障、维护与变更申请，记录风险评估、审批节点、维护窗口、附件和资产更新状态。

页面图集

以下三张界面覆盖资产容量、制冷环境和工单变更三个关键业务页。

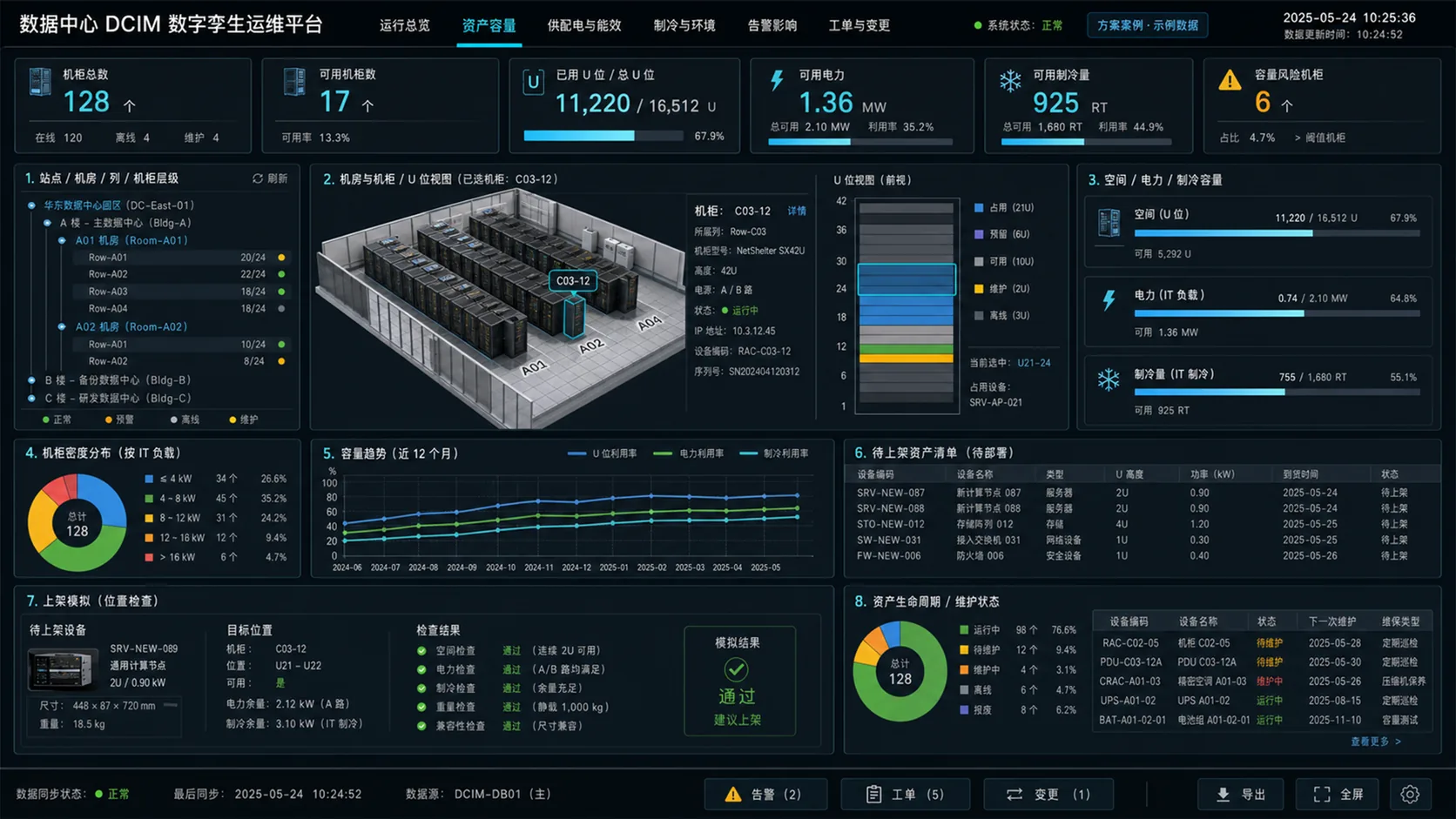

数据中心 DCIM 资产容量页面，展示机房机柜、U 位、电力制冷余量和上架模拟 — **资产容量：**沿资产层级查看机柜和 U 位状态，同时核对空间、电力与制冷余量，并为待上架设备提供规则检查入口。

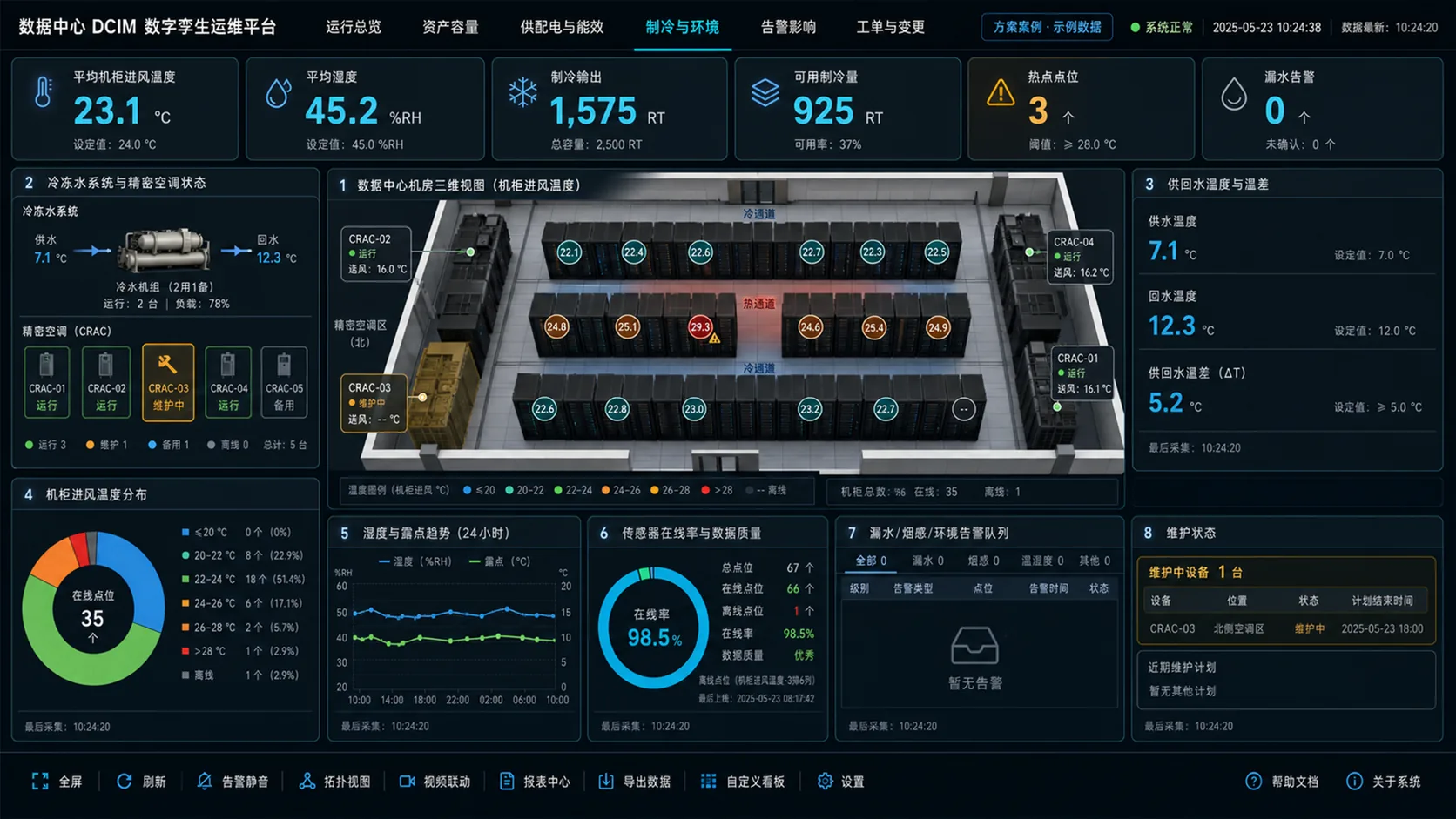

数据中心 DCIM 制冷与环境页面，展示冷热通道、温湿度、热点、制冷设备和维护状态 — **制冷与环境：**以机房冷热通道为中心，关联温湿度测点、空调设备、供回水参数、热点、漏水告警和维护状态。

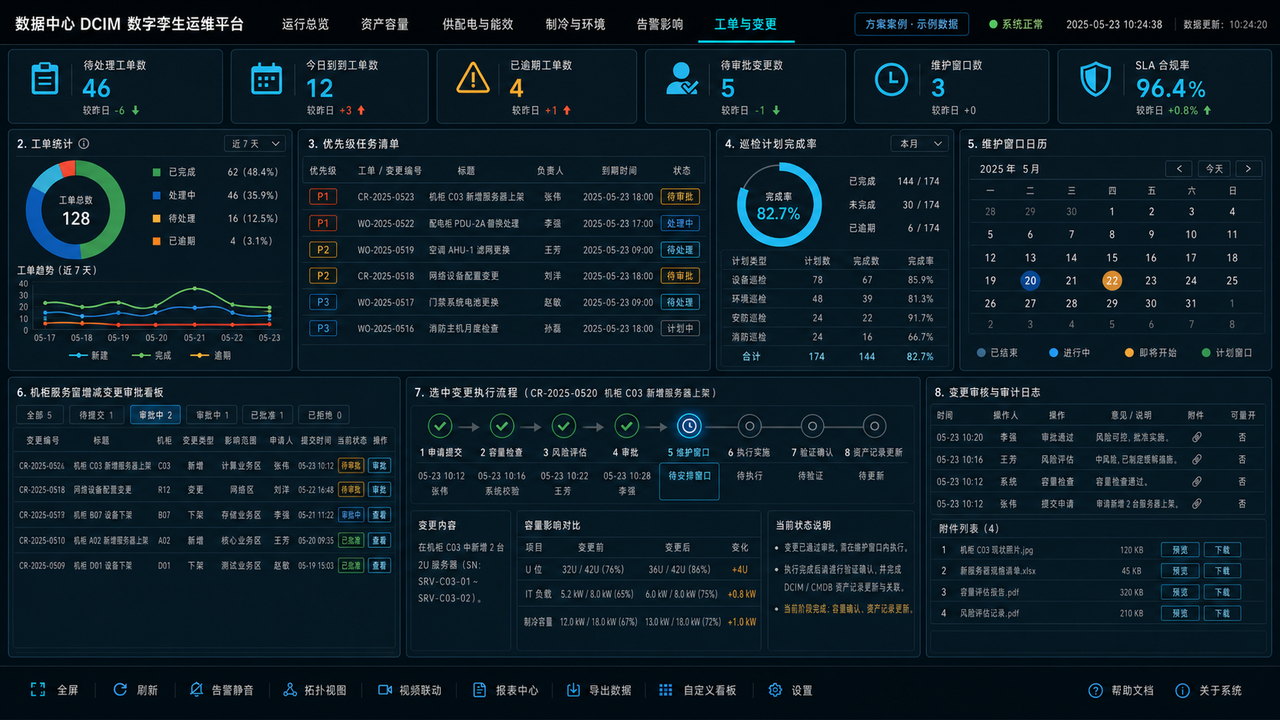

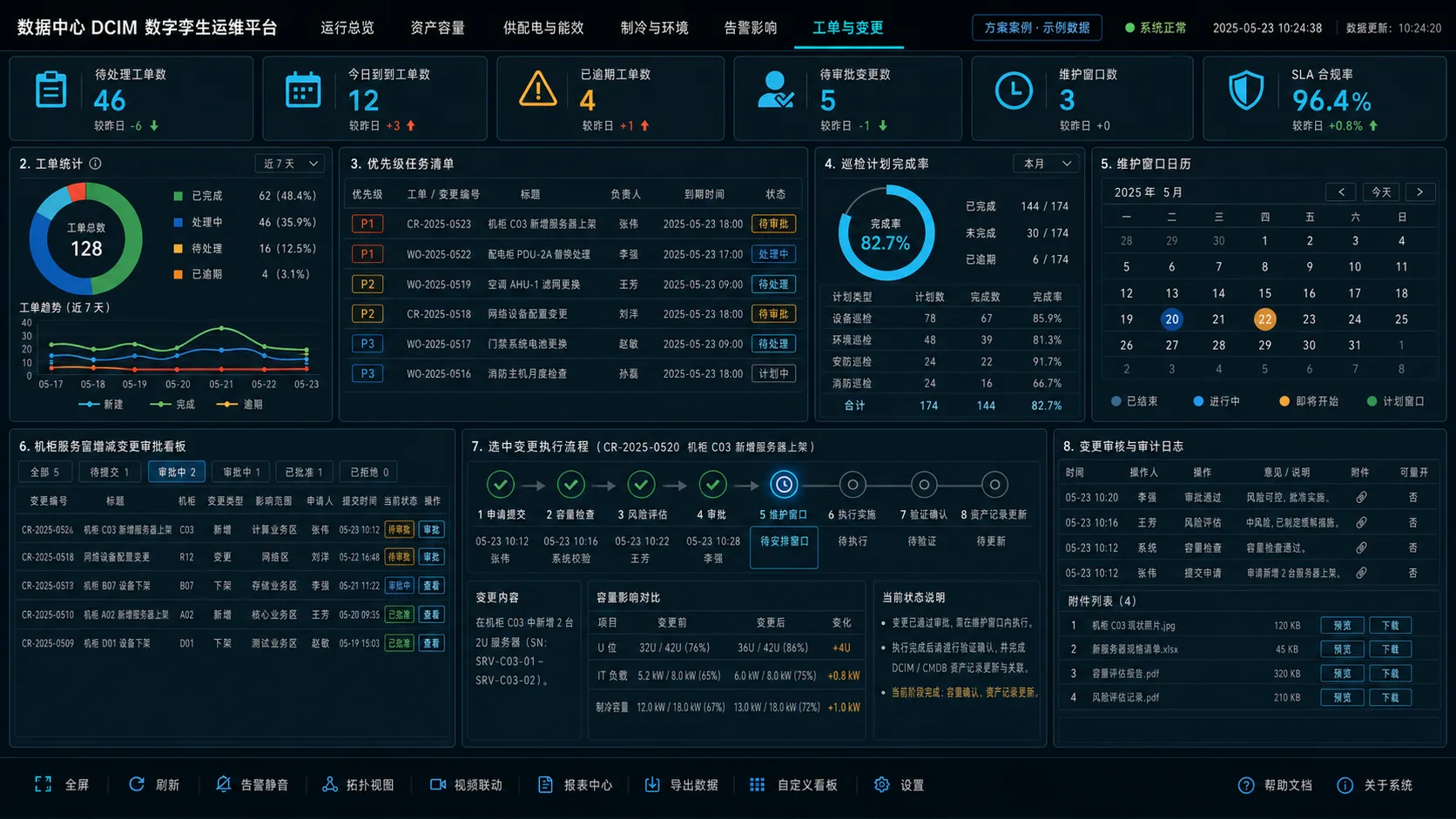

数据中心 DCIM 工单与变更页面，展示任务优先级、审批流程、维护窗口、审计日志和附件 — **工单与变更：**把优先级任务、巡检计划、维护窗口、变更审批、执行步骤、审计日志和附件组织到同一流程页面。

数据与功能模块

模块	常见数据来源	页面用途
空间与资产	资产台账、CMDB、机柜与 U 位编码、设备档案	建立站点、机房、列、机柜、U 位和设备之间的可查询关系。
供配电与能效	配电监控、UPS、PDU、电表、BMS 或 EMS	展示供电链路、设备负载、A/B 路平衡、功率、能耗和 PUE。
制冷与环境	精密空调、温湿度、漏水、供回水和制冷设备测点	查看冷热通道、热点、环境阈值、制冷余量与设备状态。
容量规划	U 位、电力、制冷、网络、承重和维护空间数据	辅助设备上架检查、资源预留和容量趋势分析。
告警与事件	设备告警、阈值规则、恢复记录和通知状态	按照等级、区域、设备和处置状态组织异常信息。
工单与变更	ITSM、巡检计划、审批记录、附件和维护日历	跟踪申请、评估、审批、执行、验证和资产更新。

实施过程与确认节点

资产与编码：统一站点、机房、列、机柜、U 位、设备、测点、告警和工单编码，确认上下级关系。
容量与口径：明确功率、IT 负载、PUE、U 位、制冷余量、统计周期和缺失值处理方式。
拓扑与模型：核对供配电链路、冷热通道、设备位置和模型版本，避免模型与现场状态脱节。
流程与权限：确认告警确认、工单分派、变更审批、维护窗口、执行验证和资产更新的角色边界。
接口与联调：按 BMS、EMS、CMDB、ITSM、设备协议和人工台账分别验证鉴权、刷新、异常与历史数据。
验收与回放：选择容量检查、环境异常、设备维护和资产变更等代表性流程，完整回放页面与记录。

功能展示与验收要求

功能模块	界面展示内容	实施与验收要求
资产容量	资产层级、U 位、容量字段、上架检查和生命周期页面结构	资产真实性、余量算法、规则完整性与台账同步结果
供配电与能效	拓扑层级、负载、PUE、趋势和状态的表达方式	实时性、计量边界、仪表精度和能效计算口径
制冷与环境	冷热通道、测点、阈值、设备与维护状态的关联方式	点位完整率、采集频率、告警规则和现场温场结果
告警与工单	等级、责任、状态、流程节点、附件和审计字段	通知时延、角色权限、处置记录完整性和系统间同步结果
模型与下钻	机房、机柜和设备对象的页面层级与入口设计	模型版本、对象映射准确率和实际交互可用性

案例截图用于说明页面信息架构、视觉表达和业务入口设计，不能单独证明设备实时在线、容量规则正确、控制指令生效、能效结果或最终验收。实际结果需要结合接口测试、仪表记录、资产核对、操作日志、工单回放和双方确认材料。

适用场景

企业数据中心
园区机房
托管数据中心
多站点运维
资产容量规划
动力环境监控
能效与 PUE 分析
工单与变更管理

常见问题

DCIM 平台需要替换现有 BMS 或动力环境监控系统吗？

不一定。DCIM 可以在保留现有采集和控制系统的基础上，汇集资产、容量、能效、告警和流程数据。是否替换原系统，需要根据接口能力、设备协议、维护成本和控制边界单独评估。

接口暂时不完整，能否先建设 DCIM 可视化页面？

可以先用脱敏数据、台账、Excel 或静态接口验证信息架构和页面流程，再分阶段接入实时数据。试运行期间应清楚标识数据来源、更新时间和缺失状态，避免把演示数据误认为生产数据。

数据中心运维平台必须使用三维模型吗？

不必须。三维模型适合表达机房空间、机柜位置和冷热通道；供配电拓扑、工单列表和容量报表通常用二维界面更清楚。是否采用三维，应由实际任务和维护成本决定。

机柜上架模拟通常需要哪些基础数据？

通常需要 U 位、设备尺寸、功率、A/B 路供电、制冷余量、网络端口、承重和维护空间等信息。字段不完整时，可以先做规则校验和人工确认，不宜直接给出自动上架结论。

方案范围与实施要点

本方案介绍数据中心 DCIM 的页面结构、空间与资产关系，以及验收方法。实际项目应进一步核对设备接入、容量计算和能效计量，运行效果以现场数据与验收记录为准。

项目维度	页面展示重点	项目实施时需确认
页面类型	方案案例、示例数据与资产容量、基础设施和工单页面图。	实际使用场景、项目范围和双方确认的交付内容。
项目背景	正文描述动环、配电、制冷、资产、告警和工单信息分散。	真实机房现状、管理制度和责任人访谈。
建设范围	覆盖站点、机房、列、机柜、U位、设备、容量、能效和流程。	正式需求、资产台账、测点范围与变更记录。
数据与架构	页面说明空间—资产—测点—事件—工单关系及常见系统来源。	CMDB、BMS、EMS、ITSM 接口、网络区划和部署拓扑。
核心功能	截图可核对容量、供配电、制冷环境、告警和工单页面组织。	真实数据时效、告警发现、确认、派单和复核记录、容量复算及权限实测。
交付内容	正文给出编码、口径、模型、接口、权限和回放节点。	实际模型、点表、接口文档、部署与运维移交资料。
验收方式	可按容量、环境、告警、维护和资产变更场景回放。	测量记录、系统日志、问题整改与复验记录和验收签认。
展示说明	资产、容量、能耗、告警和工单数据均为示例或脱敏信息。	实际运行与能效结果取决于接入系统、数据质量和运营流程。
