Solution Case
数据中心液冷智能监控平台：循环、设备与告警联动
该方案围绕服务器液冷循环组织 PDU、冷却泵、散热模组、过滤器和储液单元，把供回液方向、压力、温度、液位、泵频率、设备状态和告警集中呈现，为值班查看、异常定位与维护记录提供统一入口。
方案案例 · 示例数据
循环拓扑服务器、储液、泵、散热与过滤对象统一关联
过程参数压力、温度、液位、流量与频率集中查看
设备状态PDU、泵组、散热模组和过滤器状态可追踪
告警闭环异常、确认、责任、恢复和维护记录留痕
案例背景
高密度服务器采用液冷后，运维对象从传统空调与环境测点扩展到循环泵、供回液管路、散热模组、过滤器、储液单元和泄漏检测。设备协议、测点单位和告警状态分散时，值班人员很难快速判断一个压力或温度异常影响了哪一组服务器。
该方案以液冷介质循环路径为核心，将设备、测点、告警和维护记录关联起来，并为 DCIM、BMS、动力环境监控和设备控制系统预留集成边界。监控页面用于态势查看与辅助处置，任何远程控制与联锁逻辑都应单独设计和验证。
核心功能
- PDU 与服务器群：展示供电状态、服务器分组、负载或运行标签，并关联对应液冷支路。
- 冷却泵：查看启停、运行模式、频率、故障、主备关系和维护状态，支持定位泵组异常。
- 散热模组：展示 I/II 号散热或换热模组状态、供回液连接、温差和运行告警。
- 液冷循环：用管路与流向表达储液、泵送、散热、过滤和服务器回路，区分供液与回液状态。
- 压力、温度与液位：统一呈现测点单位、量程、更新时间、质量码和趋势，辅助判断异常区段。
- 过滤器：关联过滤器运行状态、压差、维护周期和更换记录，提示堵塞或临期风险。
- 设备状态：汇总 PDU、自动运行、泵组与散热模组状态，支持按设备或回路下钻。
- 告警信息：按设备、测点、等级、时间、确认与恢复状态组织异常，并关联处置记录。

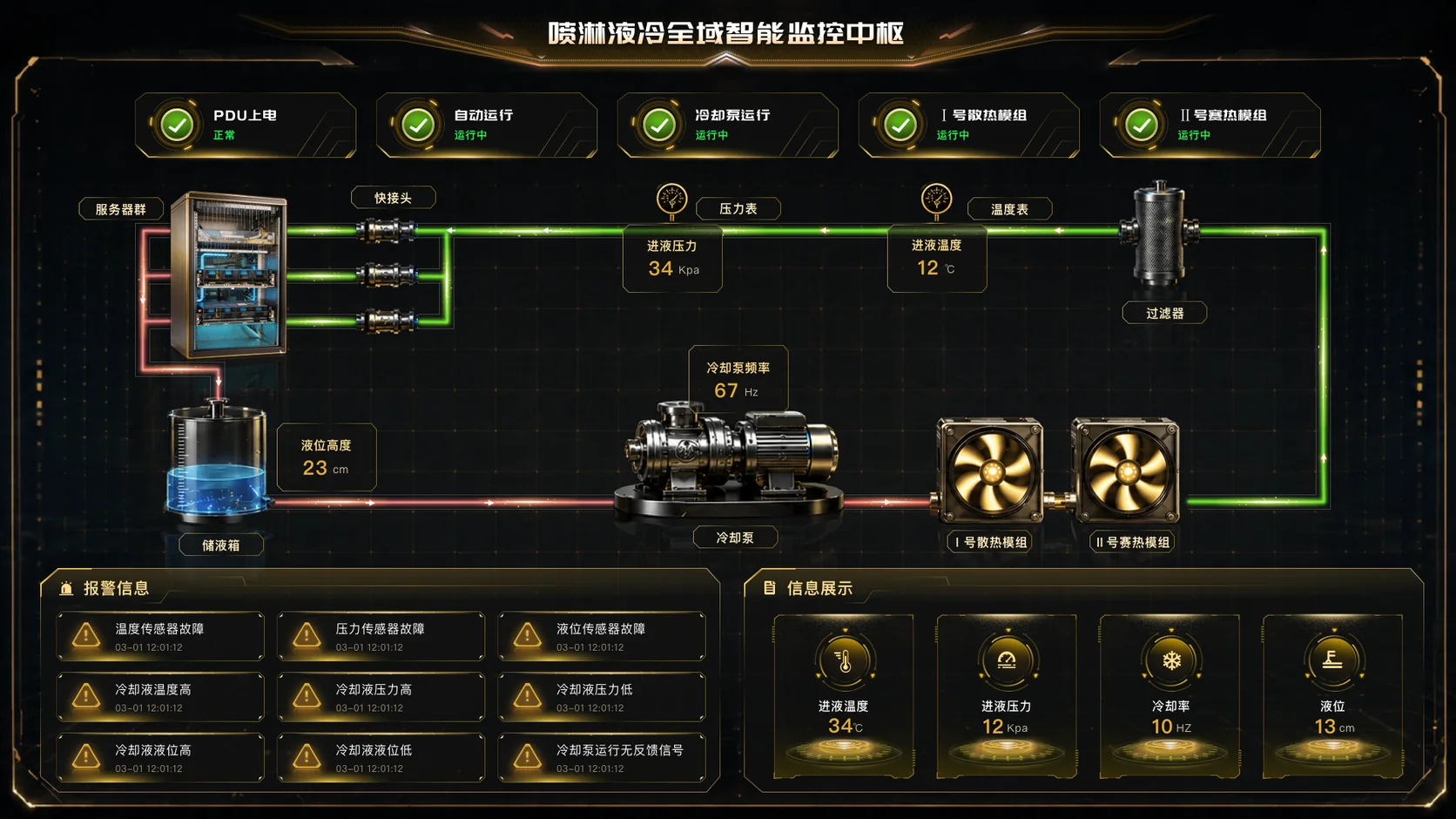

页面图集
界面以数据中心液冷循环为示例，点击图片可在新窗口查看高清版本。图中温度、压力、液位、泵频率、设备状态和告警时间属于示例或脱敏展示。
数据与功能模块
| 数据对象 | 常见字段或来源 | 页面用途 |
|---|---|---|
| 服务器与 PDU | 机柜、服务器分组、PDU 状态、负载、支路与设备编码 | 建立 IT 设备、供电对象和液冷回路的对应关系。 |
| 泵与散热模组 | 启停、模式、频率、主备、故障、温差和维护状态 | 查看循环动力与换热设备的运行状态。 |
| 过程测点 | 压力、温度、压差、流量、液位、泄漏、单位和质量码 | 呈现当前值、趋势、阈值和异常位置。 |
| 过滤与储液 | 过滤器压差、维护周期、储液箱液位与补液记录 | 支持耗材维护、液位管理和回路稳定性检查。 |
| 告警事件 | 设备、测点、等级、阈值、确认、恢复、通知和处置记录 | 形成异常队列和处置闭环。 |
| 维护与操作 | 巡检、工单、切换、检修、权限和操作审计 | 关联设备状态变化和维护过程，支持事后追溯。 |
实施过程与确认节点
- 回路与编码：统一服务器群、PDU、泵、散热模组、过滤器、储液箱、管路和测点编码。
- 点位与口径：确认温度、压力、压差、流量、液位和频率的单位、量程、精度与刷新周期。
- 状态与联锁：由设备和运维责任方确认启停、主备、故障、旁路、告警、抑制和恢复逻辑。
- 接口与权限：区分 DCIM、BMS、动力环境、PLC 或设备控制器的数据接口和控制责任边界。
- 告警与流程：明确等级、通知对象、确认时限、工单触发、现场检查和恢复验证步骤。
- 验收与回放：选择泵故障、压差升高、温度异常、液位偏低、设备离线和告警恢复进行全流程核验。
页面证据与验收边界
| 页面证据 | 截图可核验内容 | 仍需项目记录确认 |
|---|---|---|
| 循环拓扑 | 服务器、泵、散热、过滤与储液对象的页面关系 | 现场管路、流向、设备映射和回路完整性 |
| 过程参数 | 压力、温度、液位、频率和状态的展示位置 | 传感器精度、实时性、质量码和阈值合规性 |
| 设备状态 | PDU、自动运行、泵组和散热模组的状态卡片 | 设备协议、主备切换、反馈信号和控制有效性 |
| 告警信息 | 异常类型、设备名称、时间和告警列表结构 | 通知时延、处置闭环、恢复验证和审计记录 |
案例截图用于说明页面信息架构、液冷流程表达和运维入口，不能单独证明设备实时在线、测点准确、控制指令生效、联锁可靠、能效改善或最终验收。实际结果需要结合设备点表、接口测试、传感器校验、操作日志、现场联调和双方确认材料。
适用场景
- 高密度数据中心
- 算力中心
- 边缘机房
- 液冷服务器集群
- 喷淋液冷系统
- 冷板式液冷系统
- 动力环境监控
- 液冷设备运维
常见问题
液冷系统通常需要采集哪些参数？
常见参数包括供回液温度、压力、压差、流量、液位、泵频率、阀门状态、过滤器压差、泄漏和设备启停等，具体字段以设备说明和现场点表为准。
监控页面能否直接远程启停冷却泵？
是否允许控制需单独评估。若涉及远程控制，应明确角色权限、联锁条件、双重确认、操作审计、失败回滚和现场接管机制，不能仅依据页面按钮判断控制已具备。
页面中的温度、压力、频率和告警是真实运行数据吗？
本案例数值用于说明界面结构，属于示例或脱敏展示。实际项目应以设备点表、传感器校验、接口测试、操作日志和验收记录为准。
信息保护与案例说明
本页按“方案案例 / 示例项目”口径展示。图片中的设备名称、温度、压力、液位、泵频率、状态、告警和时间用于说明界面结构，属于示例或脱敏信息，不对应特定客户当前机房数据，也不作为平台投运、设备安全或验收结论。
