页面能直接远程启停水泵和阀门吗？
是否允许远程控制取决于现场 PLC、联锁条件、权限和安全策略。监控页面应明确区分只读状态与控制入口，关键操作需要二次确认、联锁校验和审计记录。
Solution Case
净水工艺控制系统：水质、过滤与设备联控
该方案以原水、预处理、超滤、纳滤、活性炭过滤、纯水储存和产水为主线，统一组织流量、液位、电导率、温度、pH、浊度、余氯、臭氧、设备状态、告警和滤料周期，并为具备安全条件的设备启停与急停流程预留受控入口。
方案案例 · 示例数据

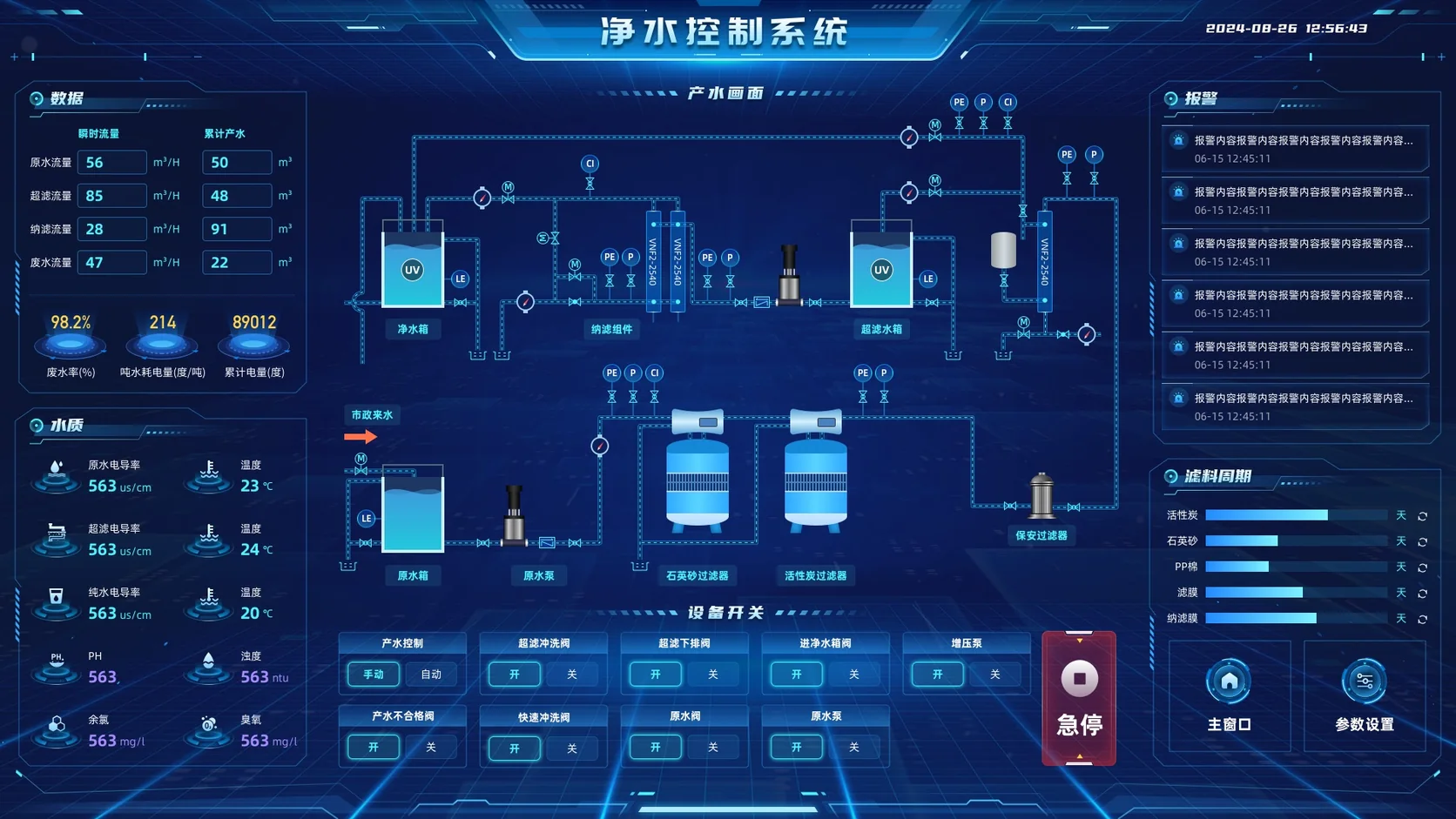

工艺流程原水、超滤、纳滤、活性炭与纯水储存拓扑表达
水质监测电导率、温度、pH、浊度、余氯和臭氧状态
运行维护流量、液位、压差、告警和滤料周期统一查看
安全控制启停、急停、权限、联锁与操作日志形成边界
案例背景
净水系统通常包含多级水箱、泵、阀门、超滤、纳滤、石英砂、活性炭、保安过滤和在线仪表。若工艺拓扑、设备状态、水质测点、告警和耗材台账分散，值守人员难以快速判断水从哪里来、经过哪些处理、当前产水质量如何以及哪些设备需要维护。
本方案先梳理工艺段、设备、测点、控制点和维护对象之间的关系，再以产水流程为视觉中心组织信息。页面中的流量、水质、时间、告警和寿命数值均为示例或脱敏展示，不代表特定项目的实时水质或产水结果。
核心功能
- 超滤与纳滤：展示膜组件、进出水管路、泵阀状态、压差、冲洗与产水路径。
- 水质监测：查看原水、超滤水和纯水的电导率、温度、pH、浊度、余氯、臭氧等指标。
- 流量统计：统一展示瞬时流量、累计产水量、各工艺段流量及统计周期。
- 液位监控：表达原水箱、超滤水箱、纯水箱等容器液位、上下限和补排水状态。
- 告警管理：按设备、工艺段、等级和状态组织高低液位、压差、水质越限、离线与故障。
- 滤料周期：汇总活性炭、石英砂、PP 棉、滤膜和纳滤膜的运行时长、过水量与维护计划。
- 设备启停：在联锁与权限允许时，为泵、阀、冲洗和产水模式提供受控操作入口与反馈。
- 急停与审计：高风险操作进行二次确认，记录操作人、时间、前后状态、失败原因和恢复过程。
页面图集
点击图片可在新窗口查看高清版本。相同素材的重复文件已合并为一个案例，避免同一界面重复发布。
数据与功能模块
| 模块 | 常见数据来源 | 页面用途 |
|---|---|---|
| 工艺与设备 | PLC、SCADA、泵阀控制器、膜组件与水箱台账 | 建立工艺段、管路、设备、测点和控制点的关联。 |
| 在线水质 | 电导率、pH、浊度、余氯、臭氧和温度仪表 | 查看水质数值、单位、状态、采集时间与越限信息。 |
| 流量与液位 | 流量计、液位计、压力与压差传感器 | 判断产水、储水、补排水和过滤阻力变化。 |
| 告警事件 | PLC 故障、仪表状态、阈值规则和通信质量 | 组织高低液位、水质越限、泵阀故障和数据中断。 |
| 耗材维护 | 运行时长、累计过水量、压差、反洗与更换记录 | 形成滤料寿命评估、维护提醒和更换留痕。 |
| 操作控制 | 角色权限、联锁条件、控制指令与反馈日志 | 管理启停、模式切换、冲洗、复位和急停边界。 |
实施过程与确认节点
- 工艺核对：根据 P&ID、设备清单和现场走查确认水箱、泵、阀、过滤单元、仪表和管路关系。
- 测点口径：统一标签、单位、量程、精度、采样周期、质量码和缺失值处理，区分瞬时量与累计量。
- 联锁权限：确认自动、手动、远程、就地、维护和急停状态的优先级，明确每个控制入口的允许条件。
- 告警规则：核对水质、液位、压差、通信和设备故障的阈值、延时、抑制、恢复与通知方式。
- 维护规则：确认耗材寿命算法、人工校正、批次、更换、清洗和复位记录，避免只依赖固定天数。
- 验收回放：选择正常产水、水质越限、液位异常、泵阀故障、通信中断和急停等场景逐项验证。
页面证据与验收边界
| 页面证据 | 截图可核验内容 | 仍需项目记录确认 |
|---|---|---|
| 工艺流程 | 水箱、泵阀、过滤单元、管路和状态标签的表达方式 | 现场拓扑、流向、设备映射、联锁和控制反馈 |
| 水质与流量 | 指标、单位、分组、数值和累计量的页面结构 | 仪表校准、精度、采样、质量码和达标判定 |
| 告警与维护 | 告警列表、等级、时间及滤料周期的呈现入口 | 告警时延、通知闭环、寿命算法和维护记录完整性 |
| 控制操作 | 启停、模式、复位和急停等按钮的界面设计 | 权限、联锁、安全测试、指令结果与审计日志 |
截图用于说明信息架构、工艺表达和操作入口，不能单独证明测点准确、控制有效、水质达标或系统已投运。生产验收需要结合仪表校准、接口测试、PLC 与现场反馈、联锁试验、操作日志和双方确认材料。
适用场景
- 工业纯水制备
- 生产工艺用水
- 园区净水站
- 膜处理设备
- 循环水处理
- 实验室供水
- 水处理运维中心
- 设备远程值守
常见问题
水质数据需要展示哪些有效性信息？
除数值和单位外，还应展示采集时间、仪表状态、校准或维护状态、质量标识、量程和异常原因，避免把失联或超量程数据误认为有效值。
滤料周期如何计算？
可以综合运行时长、累计过水量、压差、反洗次数和厂家建议计算，但最终规则需要结合实际工艺、耗材批次和维护记录确认。
只有示例数据能否先验收页面？
可以验收布局、字段、流程表达和交互原型，但不能据此确认测点准确、控制生效或工艺达标；生产验收还需接口、仪表、联锁和现场运行记录。
信息保护与案例说明
本页按“方案案例 / 示例项目”口径展示。图片中的项目名称、设备参数、人员、时间、告警和水质数值用于说明界面结构，属于示例或脱敏展示，不对应特定客户当前数据，也不作为系统投运、水质达标或验收结论。
