数字孪生项目必须先有 BIM 模型吗？
不必须。可以根据 CAD、平面图、GIS 和现场资料建立满足业务用途的轻量模型；是否采用 BIM 取决于现有资料、对象精度、后续维护和交付要求。
Solution Case
数字孪生与三维可视化方案案例
数字孪生可视化方案把空间模型、设备对象、实时或历史数据、告警事件和业务流程建立对应关系，使用户能够从园区、建筑或产线场景定位到具体对象。三维模型是信息入口，真正决定系统价值的是对象编码、点位绑定、状态规则和处置流程。
方案案例 · 示例数据
空间层级从区域、建筑、楼层进入设备对象
对象绑定模型构件、资产编码和监测点位关联
事件联动告警定位、详情查看和处置入口协同
性能边界按终端能力控制模型、材质和动效复杂度
业务场景与使用角色
园区、工厂、楼宇和设备运维项目通常同时持有 CAD、BIM、GIS、设备台账、监测点表和告警记录，但这些资料之间未必存在统一编码。数字孪生项目首先要明确用户在场景中需要完成的任务，再决定模型精度、下钻层级和数据联动范围。
- 管理人员：从空间总览查看区域运行、资源分布和重点异常。
- 运维人员：定位设备、查看状态与历史趋势，并进入巡检或工单流程。
- 值班人员：接收告警、确认影响范围、查看关联视频或处置记录。
- 展厅讲解人员：按预设视角切换区域、专题和业务说明。
模块、数据来源与页面用途
| 模块 | 常见数据来源 | 页面用途 |
|---|---|---|
| 空间与底图 | CAD、平面图、GIS、现场照片 | 建立区域、建筑、楼层和房间的空间层级。 |
| 三维模型 | BIM、SketchUp、FBX、OBJ、GLB | 表达场景外观、设备位置和对象选中关系。 |
| 资产与点位 | 设备清单、资产编码、坐标和监测点表 | 把模型构件与设备档案、测点及详情页面绑定。 |
| 运行数据 | API、数据库、IoT、BMS、EMS 或 SCADA | 展示设备状态、参数、能耗、趋势和更新时间。 |
| 告警与工单 | 告警平台、WebSocket、工单和巡检记录 | 定位异常对象，进入确认、分派和处置流程。 |
| 视频与专题 | 视频平台、业务数据库、专题配置 | 按权限查看关联视频、专题指标与讲解内容。 |
数据口径、对象映射与权限边界
模型对象、设备台账和监测点位应使用可维护的编码关系。一个设备可能对应多个测点，一个模型构件也可能只是空间表达，不能默认两者一一对应。状态颜色、在线判断、告警等级和数据更新时间需要有明确规则，并对缺失、离线和接口异常分别标识。
浏览权限可按园区、建筑、楼层、设备类型和角色控制；视频、人员位置、敏感设施和控制指令通常需要更严格的授权。三维页面能够提供操作入口，但不应绕过原控制系统的身份认证、二次确认和审计机制。
实施过程与验收方式
- 场景定义：确认总览、设备定位、告警处置、巡检或展厅讲解等主要任务。
- 资料核对：检查图纸、模型、设备台账、点表、坐标、接口和版本信息。
- 模型处理：统一坐标、命名和层级，完成减面、合批、贴图压缩与可见范围规划。
- 对象绑定：建立模型构件、资产编码、测点、告警和业务详情之间的映射表。
- 接口与权限：验证鉴权、刷新、离线、历史数据、角色可见范围和操作留痕。
- 终端验收：在目标网络、浏览器和硬件上回放典型流程，检查加载、帧率、交互和数据一致性。
截图能够证明什么

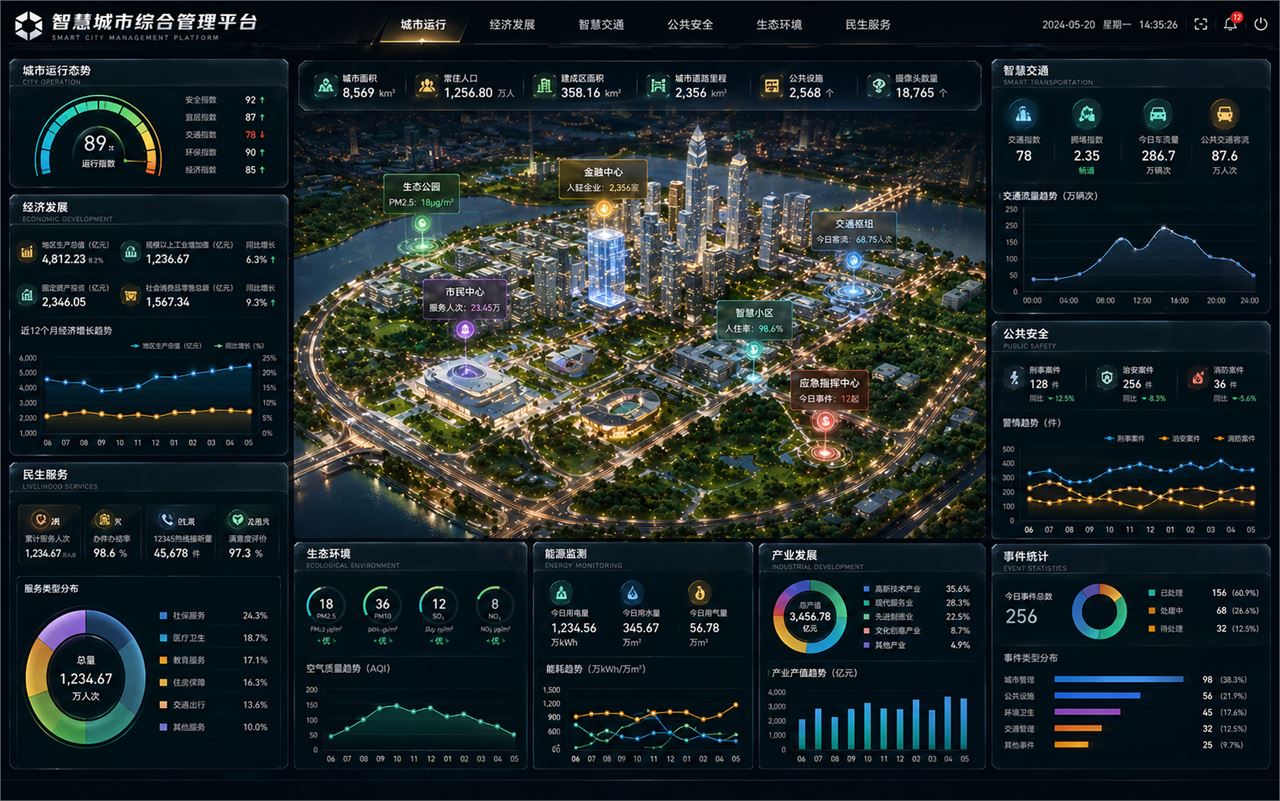

截图可以核验三维场景层级、设备点位、状态标识、数据面板和告警入口的设计方式。截图不能单独证明模型与现场完全一致、设备数据实时接入、告警联动生效、浏览性能达到目标或控制指令已经通过安全验证；这些内容需结合模型版本记录、点位映射表、接口日志、终端测试和流程验收材料确认。
常见问题
数字孪生和普通三维展示有什么区别？
普通三维展示侧重空间和外观表达，数字孪生还需要把模型对象与资产、监测数据、事件或流程建立可维护关系。只有模型而没有对象和数据映射，通常更接近三维展示。
模型很大，浏览器运行卡顿怎么办？
应从模型层级、面数、材质、贴图、实例化、加载范围和动效数量等方面进行轻量化，并在目标终端和网络环境中测试，而不是只在开发电脑上判断性能。
三维页面可以直接控制现场设备吗？
技术上可以提供控制入口，但实际是否开放应由设备协议、安全策略和责任边界决定。涉及启停或参数修改时，应保留身份认证、二次确认、权限校验和操作日志。
信息保护与案例说明
本页按“方案案例 / 示例项目”口径展示，未披露客户名称、现场坐标、设备账号或真实运行数据。图片中的模型、点位、状态和指标用于说明页面结构，不作为模型精度、设备在线、告警处置或项目验收结论；实际范围以资料清单、模型标准、接口文档和验收约定为准。
