智慧工厂仓储数字孪生平台：立库、任务与设备协同

该方案以自动化立库三维场景为视觉中心，关联入库、出库、移库订单，堆垛机与输送线任务，货位与库存状态，设备运行、异常、任务详情和消息通知，让管理与运维人员从订单追踪到设备定位形成统一视图。

订单卡在哪里、设备在哪里，一屏关联查看

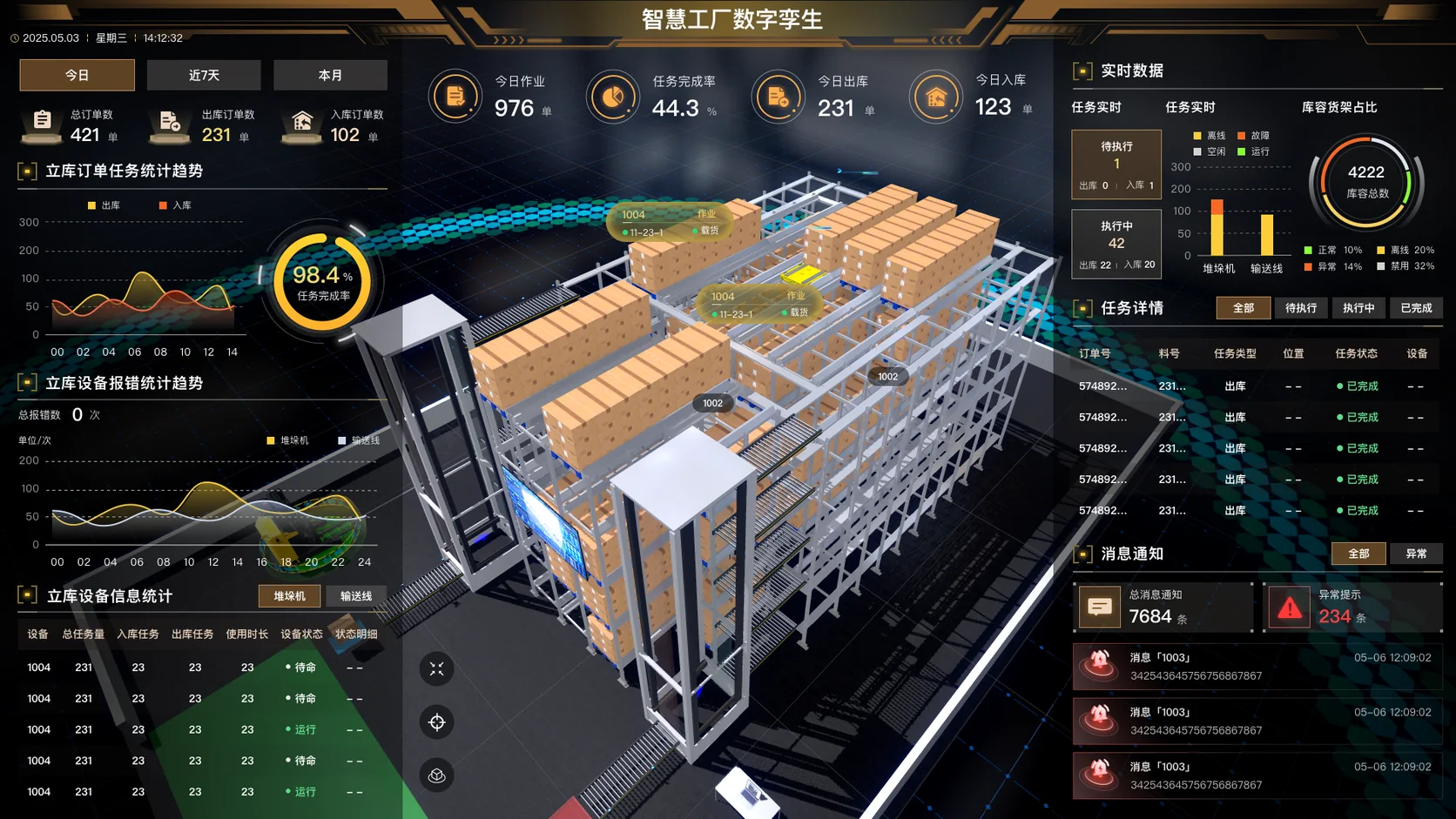

图中两侧集中呈现出入库趋势、待执行与执行中的任务、堆垛机和输送线状态，便于在同一视图中对照任务进度与设备情况。

中央三维立库将货架、设备和状态标签放到仓库空间中，帮助现场与管理人员按同一位置沟通问题；库容占用为日常运营观察提供参照。

任务状态、设备报错趋势与异常消息结合呈现，提供值得排查的线索。任务延迟时，可围绕关联设备和现场位置继续核对业务记录。

本页基于真实实施项目进行脱敏展示。图中的订单、任务、物料、货位、库存、设备编号、人员、时间、完成率和异常数量用于说明界面结构，属于示例或脱敏信息，不公开特定客户当前数据，也不作为系统投运、仓储效率或验收结论。

先统一货位与设备编码、库存与批次字段、入出移库流程、任务状态和告警规则，再确定 WMS、WCS、PLC 与可视化平台各自的读写范围。下面按对象整理可约定的页面内容与常见来源。

对象	常见来源	可约定的页面内容
订单与库存	WMS、ERP、MES、库存与物料主数据。	入库、出库、移库与盘点订单；数量、状态、完成率、优先级、处理时长、批次及货位库存变化。
执行任务	WCS、调度服务、任务队列与状态机。	业务订单、WCS 任务与设备子任务的对应；当前步骤、位置、物料、载具、指令、反馈、前后状态、时间线、执行结果与失败原因。
自动化设备	PLC、堆垛机、输送线、提升机、穿梭车和扫码器。	运行模式、位置、负载与节拍；分别呈现运行、待命、离线、故障和通信状态。
三维对象	仓库模型、BIM／三维模型、对象映射与坐标配置。	库区、巷道、货架、货位、货物、载具和设备位置；对象选中、状态高亮与任务定位。
异常与消息	设备告警、任务超时、库存差异、人工干预记录与通知中心。	任务阻塞、货位冲突、扫码失败、通信中断及恢复过程；区分业务通知和异常提示，按等级、设备、任务与处置状态筛选、追踪影响及关联对象。
运营与报表	操作日志、任务历史与统计服务。	今日作业、出入库量、任务完成率、库容占用、设备任务负载与报错趋势；按约定提供绩效分析和审计追溯。

验收按订单、任务、设备、库存与三维对象逐项核对，用代表流程检查状态同步、任务顺序和异常提示，再结合接口日志、现场状态与测试记录确认结果。

编码与模型：确认库区、巷道、排、列、层、货位、设备、载具、物料、订单和任务的唯一编码；核对对象位置、模型精度、版本、坐标系与状态更新频率。
流程与状态：梳理入库、出库、移库、盘点、补货、异常恢复和人工干预的入口、状态与结束条件，检查流程完整性、状态机及系统间一致性。
接口与稳定性：核对 WMS、WCS、PLC、MES 与模型服务的网络区划、鉴权、字段映射和读写链路；验证设备信号、采集频率、刷新、幂等、时延、断点、补传、异常数据、断线恢复与连续运行。
权限与控制：区分浏览、调度、维护、人工任务和设备控制权限；涉及控制时，分别确认联锁、授权、二次确认、指令反馈、回退与审计。
异常回放：用设备离线、故障、任务阻塞、货位冲突、扫码失败、通信中断和人工恢复等场景，核对异常提示、告警规则、通知时延、处置记录和恢复过程。
记录与交接：结合 WMS/WCS 记录、PLC 反馈、设备日志、库存盘点和流程回放核对库存及位置一致性；保留正式需求、设备清单、业务责任人确认、变更记录、测试与验收签认，接口接入和部署情况按项目记录核对。

通常不需要。平台可在保留 WMS、WCS、PLC 和设备控制系统的基础上汇总订单、任务、库存、设备、告警和三维位置，是否替换原系统需按接口和业务边界评估。

需要统一库区、巷道、排、列、层、货位和载具编码，并以 WMS/WCS 确认结果、设备反馈和盘点记录进行同步与校验，保留异常差异清单。

三维页面可以提供受控操作入口，但控制应通过 WCS 或 PLC 的安全联锁、权限和指令反馈执行。页面不应绕过现场控制层直接下发高风险动作。

应选择入库、出库、移库、异常恢复和人工干预等代表流程，对照订单、任务、设备状态、货位变化、告警、日志和三维对象同步结果逐项回放。
