智慧工厂生产监控大屏行业方案示例

该行业方案示例把生产计划、产线状态、设备、质量、能耗、告警和工单组织成统一监控视图，帮助管理层了解生产态势、车间人员定位异常、设备人员跟踪维修、质量人员复盘结果；页面指标与操作权限需按企业现有系统和岗位流程确认。

案例属性
行业方案示例，不对应单一客户项目
使用角色
管理层、车间管理、设备运维、质量与能源人员
页面重点
生产进度、设备状态、质量能耗和异常工单协同
绿色工厂环保监测与资源循环大屏，展示排口监测、污水处理、中水回用、固废处置和整改进度
绿色工厂环保监测与资源循环界面，集中呈现排口监测、处理设施、回用水量、固废处置、异常预警和整改进度。

按设施位置核查环保异常

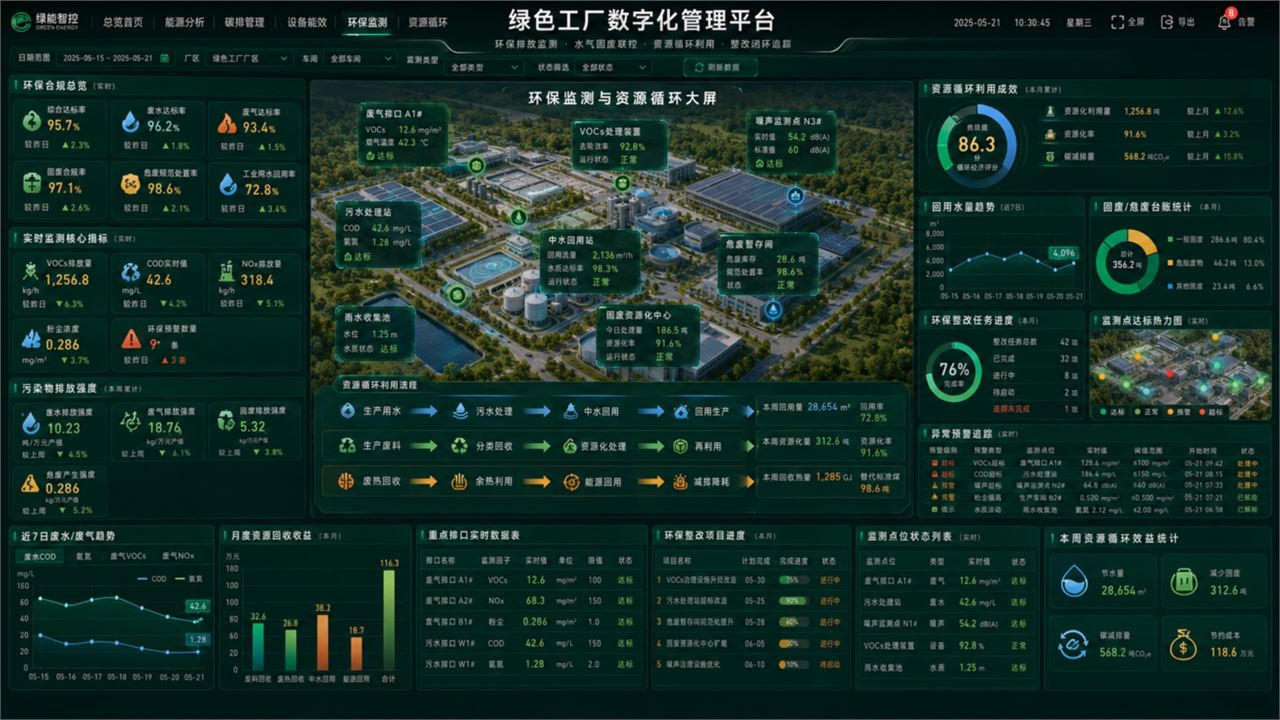

只看环保达标率和资源用量汇总，难以知道哪个排口或处理环节需要核查。图中的废气排口、污水处理、中水回用和固废处置节点，与监测值、预警和整改进度同屏呈现，帮助环保与车间人员按位置核对异常，并把整改事项与相应设施对应起来。

截图证据与使用边界

截图可以说明环保监测、资源回用、设施位置、预警和整改进度之间的页面关系；生产计划、质量分析和维修工单属于本行业方案可继续规划的模块。截图不能证明实时采集已经接通、设备控制生效、指标口径正确或生产效率得到提升；这些事项需以接口测试、现场记录、权限验证和验收材料为准。

生产进度计划、工单、产量和完成状态按统一周期展示
设备运行产线、设备、停机、告警和维修记录关联查看
质量能耗质量结果与用电等资源数据按确认口径分析
协同处置异常确认、分派、处理与复核形成可追踪记录

场景与角色

制造企业的生产、设备、质量、能源和工单数据往往由不同系统维护。监控大屏的作用是建立统一态势入口，并为进一步下钻保留路径，不应把展示层当作新的数据源或绕过原有审批流程。

功能模块、数据来源与页面用途

功能模块常见数据来源页面用途
生产总览MES、生产计划、工单与日报展示计划、实际、工单状态和产线进度。
产线与设备PLC、SCADA、IoT 平台、设备接口查看运行、停机、告警、参数和设备上下文。
质量分析QMS、检验记录、批次数据、Excel按确认规则展示检验结果、异常项和趋势。
能源监测智能电表、能源系统、水气计量对比周期用量、产品产量和异常变化。
工单处置MES、EAM、工单系统、后台录入跟踪待办、责任、时限、处理与复核状态。

指标口径与权限边界

对象需要确认的口径权限边界
计划达成计划版本、合格产量、返工报废、班次和统计截止时间汇总可按组织查看，计划调整仍在原业务系统完成。
设备状态运行、待机、停机、故障的判定信号与持续时间监视和控制分权，页面不默认开放设备控制。
质量指标批次范围、检验状态、复检和结果版本质量判定与规则维护仅授权岗位可操作。
单位能耗能源边界、合格产量、时间周期与缺失数据处理展示结果需注明数据周期，不直接等同节能成效。

实施过程与验收材料

常见问题

已有 MES 和 SCADA，还需要建设监控大屏吗？

大屏可以作为跨系统总览和下钻入口，不必替换原系统。是否建设取决于岗位任务、数据分散程度和现有系统的展示能力。

没有实时接口能否先做方案验证？

可以先用脱敏数据或导入模板验证页面和指标口径，但应明确标识数据来源、更新时间与模拟状态。

设备状态和稼动率怎样避免口径争议？

应先确认状态信号、时间窗口、计划停机、换线和故障等规则，再由权威系统提供或按共同确认的逻辑计算。

验收只看大屏视觉效果吗？

不是。还需检查字段口径、数据刷新、异常回退、角色权限、下钻链接和代表性业务流程。
