工业检测平台案例：检测数据看板与工业软件开发

该脱敏案例以循环水水质管理界面展示工艺流程、关键指标、趋势、预警和药剂库存的关联方式，便于值班人员沿水路核查异常。检测任务、结果追踪、复检记录和后台维护作为延伸建设范围介绍。

案例属性: 脱敏案例，公开内容不对应客户当前生产数据
使用角色: 管理人员、现场人员、质检人员与系统维护人员
页面重点: 循环水流程、水质指标、趋势预警、药剂库存与扩展建设范围

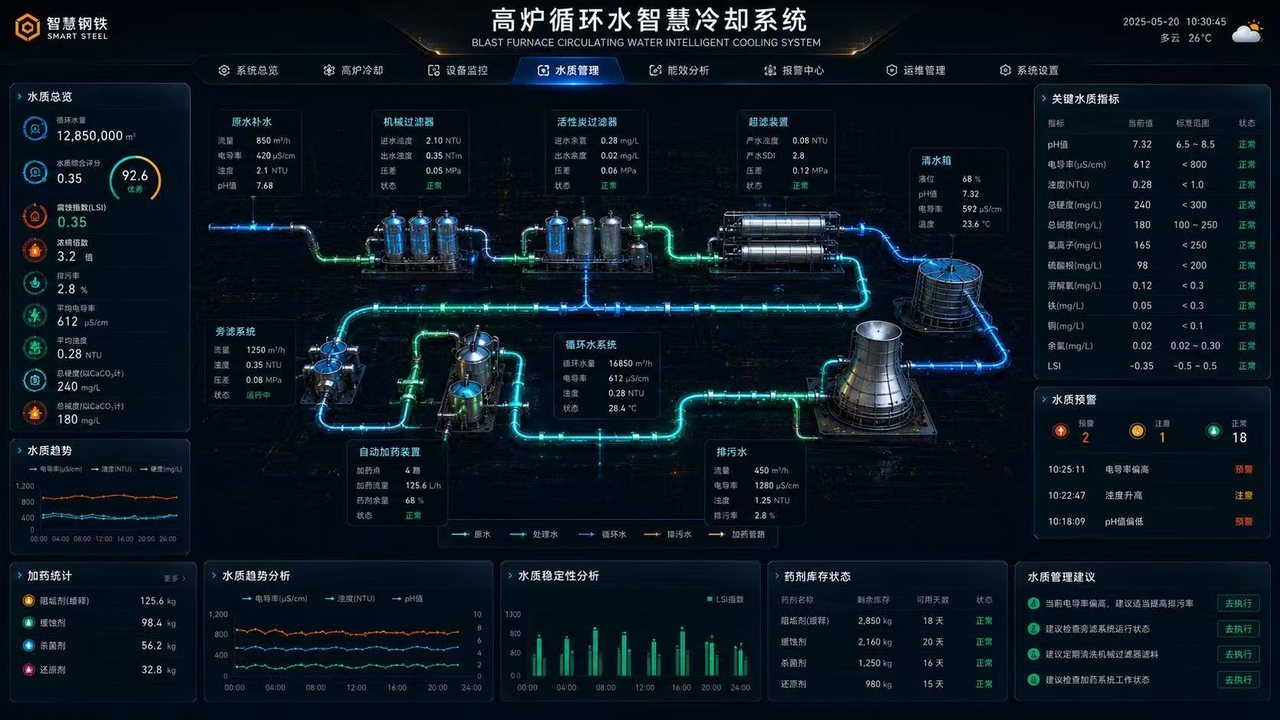

高炉循环水水质管理脱敏界面，展示过滤冷却流程、关键水质指标、趋势、预警和药剂库存 — 本页展示循环水水质管理界面，以过滤、冷却、加药和排污流程关联水质指标、趋势、预警与药剂库存。

沿水路核对水质异常

循环水水质异常时，只有一个检测数值很难说明应先检查哪个环节。图中将补水、过滤、冷却塔、加药和排污的流程位置与 pH、电导率、浊度、趋势和预警并列展示，便于值班人员沿水路核对变化，为现场检查确定顺序。

截图证据与使用边界

截图可以核验循环水流程、关键水质指标、趋势、预警、加药统计与药剂库存的组织方式；检测任务和复检记录是正文介绍的延伸建设范围。截图不能单独证明设备实时在线、检测结果正确、规则完整、告警及时送达或系统已经通过验收；这些结论需要结合接口日志、设备记录、测试用例、权限测试与双方确认材料。

任务管理计划、批次、节点、责任与完成状态统一查看

设备监测运行状态、检测参数、停机与异常关联呈现

质量追踪检测结果、异常项、复检与历史记录可查询

处置闭环告警确认、处理、复核和留痕按角色流转

场景与角色

工业检测业务通常同时涉及设备运行、检测计划、工艺节点、结果记录和异常处置。数据分散在设备系统、质检系统、表格和人工记录中时，同一批次或任务很难从计划追踪到复检。扩展建设时可将对象、任务、结果和事件放在统一上下文中，供业务人员核查过程；质量判定仍需依据现场检测设备和原有业务规则。

管理人员：关注任务进度、异常分布、质量趋势和待处理事项。
现场人员：查看设备状态、检测节点、异常位置与操作要求。
质检人员：核对结果、缺陷分类、复检状态和关联记录。
系统维护人员：维护设备、测点、字典、接口和权限配置。

功能模块、数据来源与页面用途

功能模块	常见数据来源	页面用途
检测任务	检测计划、任务系统、Excel、数据库	按任务、批次和工艺节点展示责任、进度与状态。
设备状态	检测设备、传感器、设备接口、人工维护	查看在线、运行、停机、参数和异常上下文。
检测结果	检测设备、结果表、质检系统	查询结果、异常项、复检状态和趋势，不代替质量判定。
告警处置	设备告警、规则引擎、人工上报	组织等级、位置、原因、责任与处理进度。
历史分析	业务数据库、归档记录、定时统计	按约定周期生成趋势、分类和复盘视图。

指标口径与权限边界

对象	确认口径	权限或使用边界
任务完成率	明确分母范围、完成状态、统计周期和撤销任务处理方式	管理人员查看汇总，任务责任人更新授权范围内状态。
合格与异常	以业务系统确认的判定规则、复检状态和版本为准	页面只展示结果，判定规则由授权质检角色维护。
设备在线状态	约定心跳周期、离线阈值和计划停机标识	监视与控制权限分离，界面展示不代表允许远程控制。
历史记录	统一时间、批次、设备与任务编码，保留数据更新时间	按岗位和组织范围查询，导出及敏感字段另行授权。

实施过程与验收材料

对象梳理：确认设备、任务、批次、检测项、结果和告警之间的编码关系。
口径确认：逐项确认状态、统计周期、异常分类、复检和缺失数据规则。
原型与权限：按管理、现场、质检和维护角色验证页面任务与可操作范围。
接口联调：分别验证设备接口、业务接口、批量导入、更新时间与异常回退。
场景回放：选择正常检测、设备离线、结果异常和复检等流程完成端到端验证。
验收留档：形成需求确认、字段口径、接口记录、测试用例、问题闭环和部署说明。

常见问题

已有检测设备和质检系统，还需要替换吗？

不一定。平台可以在保留现有设备和业务系统的基础上汇集任务、状态、结果和告警；是否替换原系统，要根据接口能力、数据质量和维护边界评估。

设备接口没有准备好，可以先做页面吗？

可以先使用脱敏样例、Excel 或静态接口验证页面结构和口径，但必须标识数据来源与更新时间，联调后再切换生产数据。

检测合格率由大屏计算吗？

应先确定权威数据源和业务判定规则。大屏可以按确认口径汇总展示，不宜自行改变检测结果或替代质检审批。

验收重点是什么？

除视觉效果外，还应验证字段口径、接口异常、数据刷新、角色权限、历史查询和代表性任务流程是否与确认材料一致。
