液氧流程监控数据大屏：储存、汽化与供气运行总览

液氧流程监控数据大屏 | 方案案例 / 工业气体工艺监控 | 发布日期：2026-07-22 | 更新日期：2026-07-22

该方案围绕液氧储罐、汽化器、高压氧舱、减压装置、汇流排和分气缸组织工艺链路，将余量、压力、流量、设备状态、资产临期与告警趋势放在统一页面，方便运行人员快速定位供气环节和异常位置。

行业场景: 工业气体站、集中供氧与特种气体设施
页面类型: 工艺流程大屏、资产设备与告警趋势专题
交付重点: 工艺链路、测点单位、状态逻辑与安全边界

咨询类似项目查看工业监测方案

液氧流程监控数据大屏，展示液氧储罐、汽化器、高压氧舱、减压装置、汇流排、分气缸、资产和压力趋势 — 工艺流程页从液氧储存、汽化、高压缓冲、减压到汇流排和分气缸组织供气路径，并在两侧汇总资产、设备、告警与趋势信息。

工艺链路储罐、汽化、减压、汇流与分配逐段表达

运行参数液位、余量、压力、流量和状态统一查看

设备资产传感器、装置、零部件与检定周期可关联

异常追踪告警等级、趋势变化和恢复状态集中呈现

案例背景

液氧供气流程包含低温储存、汽化、缓冲、减压、汇流和终端分配等多个环节，设备状态与压力、流量、液位测点相互关联。仅在现场逐点查看仪表时，难以及时获得从储罐余量到各支路压力的整体视角。

该方案以工艺流程图为主线，将关键装置、阀门、仪表和支路对应到统一编码，同时把资产临期、设备在线、告警等级和历史趋势放到同一屏。页面用于辅助态势查看与事件定位，不替代 PLC、DCS、SCADA 或安全联锁系统。

核心功能

液氧储罐：展示储罐编号、容积、液位或余量、压力、状态和更新时间，并支持多罐对比。
汽化器：表达储罐到汽化器的连接、流向、设计能力和运行状态，提示停机或切换情况。
高压氧舱与减压：查看缓冲容器、一级减压装置和关键压力点，保留异常与旁路状态标识。
汇流排：按 A/B 支路展示气瓶组、汇流排和左右侧压力，关联设备启停与供气状态。
分气缸：展示主干压力、分配支路、流量计和终端方向，帮助快速定位影响范围。
压力与流量：统一显示单位、量程、质量码、更新时间和趋势，支持越限区段定位。
资产设备：汇总传感器、零部件、临近有效期和检定日期，关联设备档案与维护入口。
告警趋势：按等级、设备、测点、时间和恢复状态组织告警，并提供日、周、月趋势视图。

页面图集

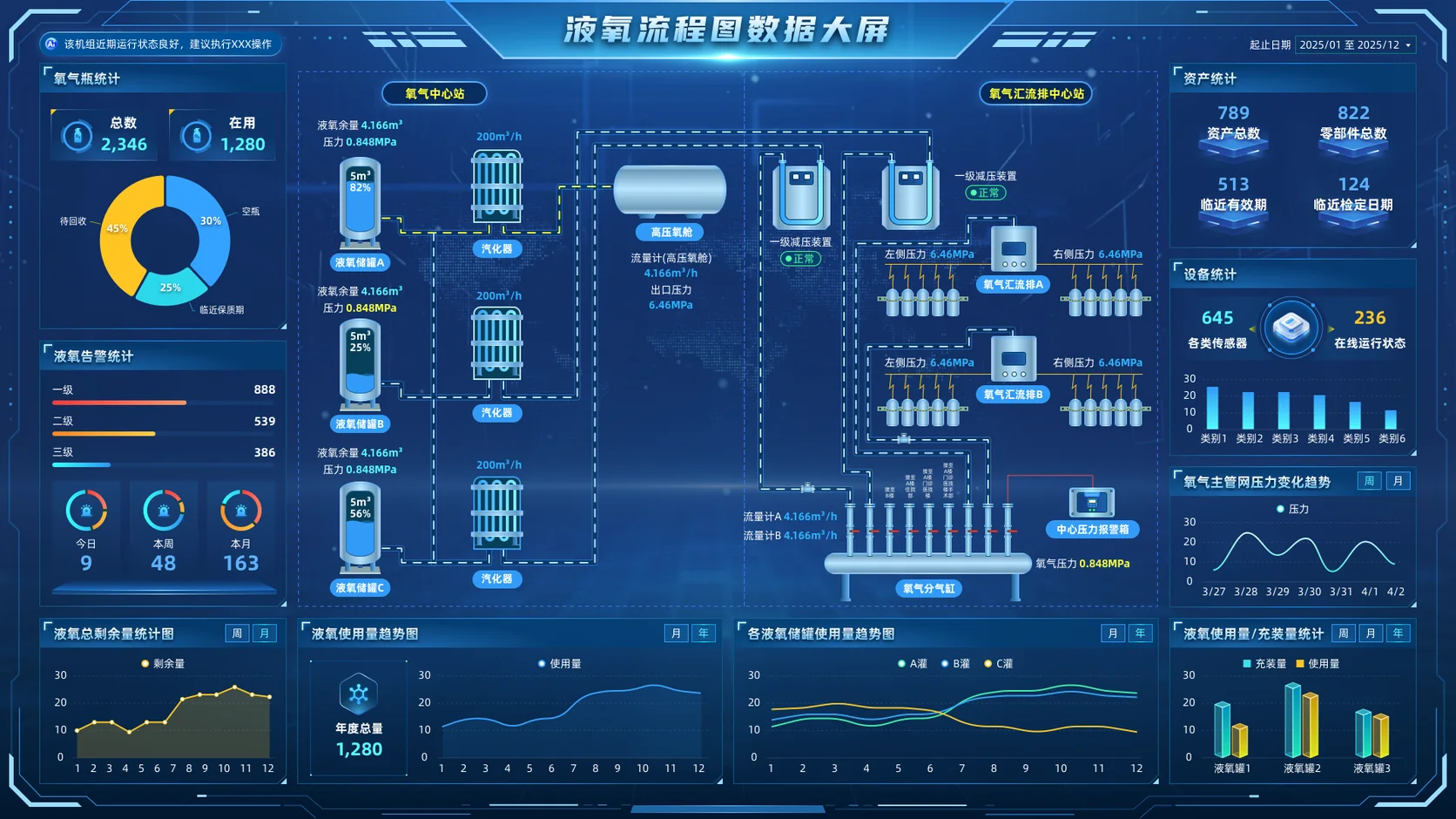

界面展示液氧供气的完整流程与配套统计区域。点击图片可在新窗口查看高清版本；图中余量、压力、流量、资产数量和时间属于示例或脱敏展示。

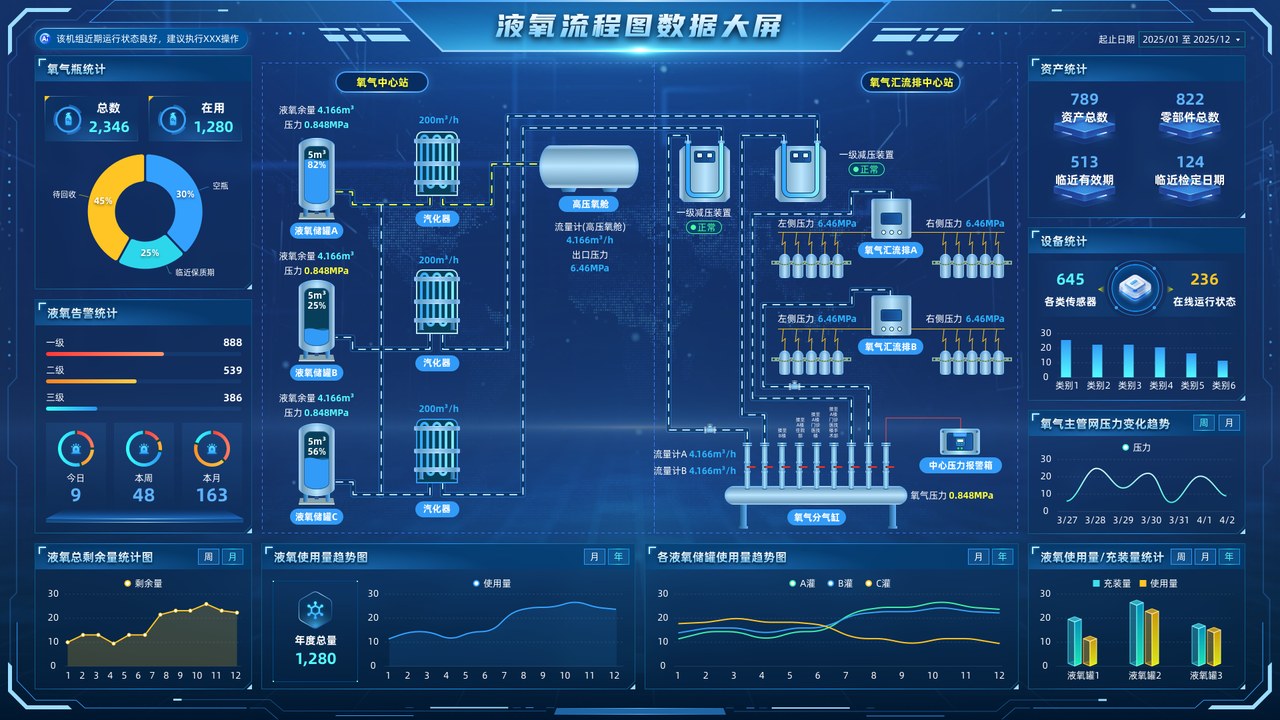

液氧工艺流程页面，展示三个储罐、汽化器、高压氧舱、减压与汇流排、分气缸和趋势图 — **工艺流程总览：**主画面强调设备连接与介质流向，左右两侧放置告警、资产、设备和压力趋势，底部提供余量与使用量对比。

数据与功能模块

数据对象	常见字段或来源	页面用途
储罐与容器	设备编码、容积、液位、余量、压力、状态与检验日期	查看库存、状态和临期信息，支持多罐切换判断。
工艺设备	汽化器、减压装置、汇流排、分气缸、阀门和运行状态	还原流程节点和支路关系，定位异常环节。
过程测点	压力、流量、液位、温度、单位、量程、质量码和时间戳	显示实时值、趋势、越限区段和数据质量。
告警事件	等级、设备、测点、触发值、阈值、确认、恢复和通知记录	形成告警列表、统计与处置追踪入口。
资产与检定	传感器、零部件、检定周期、维护记录和临近有效期	支持设备资产统计和维护提醒。
历史统计	日月年用量、余量、充装量、压力趋势和停机时段	辅助运行复盘、异常对比和报表生成。

实施过程与确认节点

流程与对象：根据工艺图、设备清单和现场核对结果统一储罐、装置、阀门、仪表和支路编码。
点位与单位：确认压力、流量、液位、温度的单位、量程、精度、刷新周期、质量码与缺失值规则。
状态与阈值：由工艺与安全责任方确认运行状态、告警等级、阈值、延时、抑制和恢复条件。
接口与权限：区分只读采集、业务操作和现场控制，逐项验证 PLC、DCS、SCADA、网关或历史库接口。
资产与周期：核对设备档案、传感器数量、检定日期、维护周期和临期计算口径。
验收与回放：选择液位变化、压力越限、装置切换、设备离线和告警恢复等流程完成全链路回放。

页面证据与验收边界

页面证据	截图可核验内容	仍需项目记录确认
工艺流程	储罐、汽化、减压、汇流和分气节点的页面关系	现场管路一致性、阀门方向与设备映射准确率
过程参数	液位、压力、流量、单位和趋势的表达位置	数据实时性、仪表精度、量程与质量码处理
设备资产	资产总数、传感器在线和检定临期入口	台账完整性、维护记录和周期计算结果
告警趋势	等级统计、趋势图、状态标签和时间筛选	阈值合规性、通知时延、处置闭环与安全验证

案例截图用于说明页面布局、工艺表达和业务入口，不能单独证明实时数据准确、设备在线、告警阈值合规、控制指令生效或安全联锁可靠。实际验收需要结合点表、接口测试、仪表校验、联锁记录、操作日志和双方确认材料。

适用场景

工业气体站
集中供氧设施
液氧储配系统
气体充装站
化工与制造园区
医院后勤供氧
设备资产管理
工艺安全监测

常见问题

液氧流程大屏可以直接替代 PLC、DCS 或安全联锁系统吗？

不能默认替代。可视化平台通常用于汇总状态、趋势、告警和资产信息，控制与安全联锁仍应由经过验证的现场系统承担，任何控制功能都需要单独确认权限、协议和安全边界。

储罐液位和压力数据如何接入？

常见方式包括从 PLC、DCS、SCADA、仪表网关或历史数据库读取。接入前需要确认点位编码、单位、量程、刷新周期、质量码和断线处理方式。

告警等级与处置规则如何确定？

应依据工艺规程、设备说明、安全管理制度和现场验证共同确定。平台可以呈现等级、确认、通知和恢复记录，但不应仅凭设计稿自行设定安全阈值。

页面中的液氧余量、压力和资产数量是真实生产数据吗？

本案例数值用于说明界面结构，属于示例或脱敏展示。实际项目需以仪表记录、点表、资产台账、接口测试和验收材料为准。

信息保护与案例说明

本页按“方案案例 / 示例项目”口径展示。图片中的储罐编号、设备数量、压力、流量、余量、告警、时间和趋势用于说明界面结构，属于示例或脱敏信息，不对应特定客户当前生产数据，也不作为平台投运、安全合规或验收结论。
